Obliczanie przekroju kabla dla urządzeń o dużej mocy stanowi kluczowy krok w projektowaniu efektywnych i bezpiecznych instalacji elektrycznych. Każdy przewód ma określoną zdolność przewodzenia prądu, dlatego jego odpowiedni dobór ma zasadnicze znaczenie dla bezpieczeństwa użytkowników. Warto więc przeanalizować istotne parametry, aby uniknąć problemów z przegrzewaniem, spadkiem napięcia czy pożarami. Obliczenia opierają się głównie na mocy urządzenia oraz długości przewodu.
- Obliczenie przekroju kabla jest kluczowe dla bezpieczeństwa i efektywności instalacji elektrycznej.
- Natężenie prądu można obliczyć ze wzoru: I = P / U; dla obciążenia 7 kW wynosi około 30,43 A.
- Dobór materiału kabla (miedź vs. aluminium) wpływa na wymagany przekrój; miedź pozwala na mniejsze przekroje.
- Przy długich odcinkach przewodów warto zastosować większy przekrój, aby zredukować spadki napięcia, które nie powinny przekraczać 3%.
- Wybór odpowiednich zabezpieczeń nadprądowych jest niezbędny dla ochrony kabla przed przeciążeniami.
- Uwzględnienie sposobu ułożenia kabla oraz warunków montażu ma wpływ na jego obciążalność i bezpieczeństwo.
- Planowanie przyszłych rozbudów instalacji oraz przewidywanie wzrostu zapotrzebowania na moc pomaga uniknąć problemów eksploatacyjnych.
W procesie obliczeń istotne jest natężenie prądu, które obliczamy ze wzoru: I = P / U, gdzie P to moc urządzenia w watach, a U – napięcie. Na przykład, dla urządzenia o mocy 5000 W w sieci 230 V, otrzymujemy prąd równy około 21,74 A. Z tą wiedzą możemy dobrać odpowiedni przekrój kabla, uwzględniając długość przewodu, co ma wpływ na spadek napięcia. Maksymalny akceptowalny spadek napięcia dla ogólnych instalacji domowych nie powinien przekraczać 3%.
Bezpieczne i efektywne przesyłanie energii – klucz do sukcesu w projektowaniu instalacji elektrycznych
Dobierając przekrój kabla, należy uwzględnić ułożenie przewodu oraz materiał, z którego jest wykonany. Miedź cechuje się lepszą przewodnością niż aluminium, dlatego w przypadku kabli miedzianych można stosować mniejsze przekroje. Przy dłuższych odcinkach, zwłaszcza przekraczających 30 metrów, warto zastosować większy przekrój, aby zredukować spadek napięcia. Skoro o tym mowa, sprawdź jak łatwo ocenić zasilacz Dell. Dodatkowy zapas na przyszłe obciążenia to kolejny doskonały sposób na uniknięcie problemów eksploatacyjnych.
Reasumując, prawidłowe obliczenie przekroju kabla dla urządzeń o dużej mocy to nie tylko znajomość wzorów, ale także zrozumienie koncepcji instalacji elektrycznej. Dzięki temu zyskujemy zarówno bezpieczeństwo, jak i komfort użytkowania sprzętów. Projektując z rozwagą, uwzględniamy różnorodne aspekty instalacji, co prowadzi do długotrwałej i efektywnej pracy naszych urządzeń.

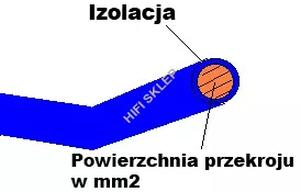

Jak dobrać odpowiedni przekrój kabla do obciążenia 7 kW
Wybór odpowiedniego przekroju kabla do obciążenia 7 kW ma kluczowe znaczenie dla bezpieczeństwa i prawidłowego działania instalacji elektrycznej. Poniższa instrukcja krok po kroku pomoże Ci w dokonaniu prawidłowego doboru kabli oraz uniknięciu kosztownych pomyłek.
- Oblicz prąd (I) – Ustal natężenie prądu wynikające z mocy urządzenia. W przypadku instalacji jednofazowej (230 V) zastosuj wzór:
I = P / U, gdzie P to moc (w Watach), a U to napięcie (230 V). Dla 7 kW obliczysz I na poziomie około 30,43 A. - Określ rodzaj kabla – Wybierz między miedzią a aluminium. Kable miedziane przewodzą lepiej, dlatego często są preferowane, ale wybór powinien zależeć od wymagań i budżetu.
- Dobierz przekrój kabla – Weź pod uwagę prąd i długość przewodu. Dla miedzianego kabla najlepszym rozwiązaniem będzie przekrój 6 mm², który wystarczy dla prądu rzędu 30 A.
- Sprawdź spadek napięcia – Oszacuj maksymalny spadek napięcia, który powinien wynosić 3%. Użyj wzoru: ΔU = (2 × I × L × ρ) / S, aby upewnić się, że wybrany przekrój kabla zminimalizuje straty napięcia.
- Znajdź odpowiednie zabezpieczenia – Wybierz wyłącznik nadprądowy (bezpiecznik) o wartości wyższej niż prąd obciążeniowy. Dla kabla 6 mm² powinien mieć wartość 32 A.
- Uwzględnij warunki montażu – Rozważ sposób ułożenia kabla, na przykład w izolacji, rurze czy na powietrzu. Zmiana sposobu montażu wpływa na dopuszczalną obciążalność. W izolacji cieplnej zwiększ przekrój o jeden rozmiar względem standardowego.
| Moc urządzenia (kW) | Natężenie prądu (A) | Przekrój przewodu (mm²) | Zastosowanie | Dopuszczalny spadek napięcia (%) | Rodzaj instalacji | Rodzaj przewodu |
|---|---|---|---|---|---|---|
| 2,5 | 11 | 1,5 - 2,5 | Oświetlenie, gniazda | 3% | Jednofazowa | Miedziany |
| 3,5 | 16 | 1,5 - 2,5 | Oświetlenie, gniazda | 3% | Jednofazowa | Miedziany |
| 5,5 | 25 | 4 | Płyta indukcyjna (1-fazowa) | 3% | Jednofazowa | Miedziany |
| 7,5 | 32 | 6 | Ogrzewanie elektryczne | 3% | Jednofazowa | Miedziany |
| 11 | 16 (3F) | 2,5 | Urządzenia trójfazowe | 5% | Trójfazowa | Miedziany |
| 15 | 25 (3F) | 4 | Warsztat, garaż | 5% | Trójfazowa | Miedziany |
| 22 | 32 (3F) | 6 | Ładowarki EV, duże odbiorniki | 5% | Trójfazowa | Miedziany |
| 7 | 30 | 4 - 6 | Indukcje, grzejniki | 3% | Jednofazowa/Trójfazowa | Miedziany |

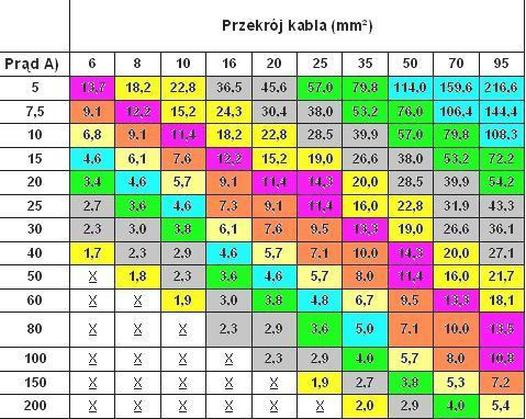

Bezpieczne zasady doboru przewodów elektrycznych w instalacjach domowych
Dobór przewodów elektrycznych w instalacjach domowych wpływa nie tylko na bezpieczeństwo, ale także na efektywność energetyczną systemu. Zanim dokonam zakupu kabli, zwracam uwagę na kilka istotnych aspektów. Pierwszym krokiem jest określenie mocy urządzeń, które zamierzam podłączyć. Przyjmuje się, że do oświetlenia wystarczą przewody o przekroju 1,5 mm², natomiast dla gniazd stosuje się 2,5 mm². Gdy podłączam urządzenia o większym poborze mocy, na przykład płytę indukcyjną czy ogrzewanie elektryczne, wybieram przekroje 4 lub 6 mm², zależnie od specyfikacji obwodu.
Jak zabezpieczyć domową instalację elektryczną przed pożarem i przegrzewaniem przewodów
Długość trasy przewodu również ma wpływ na spadek napięcia. Gdy muszę zasilić garaż oddalony o 40 metrów, dokładam starań do obliczeń. Przy mocy urządzenia wynoszącej 3500 W obliczam natężenie prądu. Następnie sprawdzam, czy wybrany przekrój przewodu jest odpowiedni. Dla aluminium, mającego mniejszą przewodność niż miedź, decyduję się na większy przekrój. Nawet niewielki błąd w obliczeniach może prowadzić do przegrzewania przewodów i stanowić zagrożenie pożarowe, dlatego rekomenduję zapas mocy na poziomie 20-30% w kalkulacjach.
Nie bez znaczenia pozostaje sposób ułożenia przewodów. Norma PN-IEC 60364-5-52 zauważa, że przewody ułożone w izolacji mają niższą dopuszczalność obciążenia, więc w takich przypadkach wybieram większe przekroje. Gdy przewody prowadzone są w rurkach lub peszlach, stosuję większą ostrożność przy ustalaniu odpowiedniego przekroju, aby uniknąć strat wynikających z przegrzewania. Każdy element instalacji powinien być zgodny z aktualnymi normami i mieć odpowiednie atesty.
Kiedy w końcu wybieram konkretne przewody, zawsze zabezpieczam instalację odpowiednimi bezpiecznikami. Kluczowe pozostaje, aby obciążalność prądowa przewodu była wyższa niż prąd bezpiecznika. Dla standardowego przewodu 2,5 mm² dobieram maksymalnie bezpiecznik 16 A, co zapewnia, że w razie przeciążenia zabezpieczenie zadziała, zanim przewód się przegrzeje. Starannie projektuję instalację, uwzględniając bieżące potrzeby oraz przyszłe możliwości rozbudowy, co pozwala uniknąć nieprzyjemnych niespodzianek.
Warto pamiętać, że przewody elektryczne ułożone w ścianach mają inną zdolność odprowadzania ciepła niż te prowadzone na zewnątrz, co może wymagać zwiększenia ich przekroju nawet o 25%, aby zapewnić bezpieczeństwo i zapobiec przegrzewaniu.
Najczęstsze problemy przy doborze przekroju kabla i jak ich unikać
Dobór odpowiedniego przekroju kabla stanowi kluczowy aspekt projektowania instalacji elektrycznych. Jeśli lubisz tę tematykę, przeczytaj, jak bednarka wpływa na bezpieczeństwo instalacji uziemiającej. Chociaż temat wydaje się skomplikowany, w rzeczywistości opiera się na kilku ważnych parametrach. Często popełnianym błędem jest wybór przekroju "na styk", czyli przewodu o minimalnych wymaganiach. Taki wybór może skutkować przegrzewaniem, spadkami napięcia oraz uszkodzeniami urządzeń, co z kolei zwiększa ryzyko pożarów, na które nie jesteśmy gotowi.
Ignorowanie długości przewodu to kolejny powszechny błąd. Zbyt mały przekrój na dłuższych trasach prowadzi do istotnych spadków napięcia. Na przykład przy zasilaniu z odległości 30 metrów, przewód o nominalnym przekroju 1,5 mm² może nie spełnić wymagań energetycznych, co obniża efektywność działania urządzeń. W takich przypadkach warto zwiększyć przekrój, decydując się na przewody miedziane o przekroju 2,5 mm² lub 4 mm², aby zminimalizować straty.
Dlaczego wybór odpowiedniego materiału kabla może uratować Twoją instalację przed awarią?
Wybór materiału kabla również odgrywa kluczową rolę. Miedź przewodzi lepiej od aluminium, co pozwala na mniejsze przekroje przy tej samej obciążalności prądowej. Dlatego osoba planująca instalację z przewodami aluminiowymi powinna zwiększyć ich przekrój nawet o 50% w porównaniu do miedzi. Istotny jest także sposób ułożenia kabli, ponieważ przewody umieszczone w izolacjach cieplnych mają niższą dopuszczalną obciążalność prądową, co należy uwzględnić w obliczeniach.
Podsumowując, osoby dobierające przekrój kabla muszą zwrócić uwagę na najczęstsze problemy. Przyszły rozwój instalacji oraz długość przewodów i ich materiał, choć mogą wydawać się trywialne, są kluczowe. Ignorowanie tych kwestii prowadzi do poważnych konsekwencji. Warto zainteresować się narzędziami, takimi jak kalkulatory doboru kabli, aby upewnić się, że decyzje są zgodne z normami i skutecznie chronią nasze instalacje przed awariami oraz stratami energii.
W odpowiednim doborze kabla kryje się klucz do bezpieczeństwa i efektywności instalacji. Wiedza na ten temat pozwala uniknąć wielu problemów oraz zapewnia prawidłowe funkcjonowanie urządzeń.
Zasady montażu kabli: techniki wpływające na bezpieczeństwo i efektywność instalacji
W poniższej liście przedstawiam kluczowe zasady montażu kabli, które bezpośrednio wpływają na bezpieczeństwo oraz efektywność instalacji elektrycznych. Krótkie opisy każdego punktu pozwalają na szybkie zrozumienie ich znaczenia i zastosowania.
- Dobór przekroju kabla – Wybór odpowiedniego przekroju ma kluczowe znaczenie dla bezpieczeństwa instalacji. Przekrój powinien odpowiadać przewodzonemu natężeniu prądu oraz długości trasy kablowej. Zbyt mały przekrój prowadzi do przegrzewania i uszkodzeń, podczas gdy zbyt duży generuje niepotrzebne koszty.
- Uwzględnianie długości przewodu – Długość trasy kablowej wpływa na spadek napięcia. W przypadku dużych odległości od rozdzielnicy warto zastosować większy przekrój kabla, aby zminimalizować ryzyko spadków napięcia powyżej 3%, co jest normą w instalacjach domowych.
- Sposób ułożenia przewodu – Metoda instalacji, taka jak umieszczanie w rurze lub na tynku, ma duży wpływ na dopuszczalną obciążalność kabla. Przewody w izolacji mają ograniczone właściwości chłodzące, co zwiększa ryzyko przegrzewania; należy to uwzględnić przy doborze przekroju zgodnie z normami.
- Rodzaj materiału przewodu – W zależności od użytego materiału, na przykład miedzi czy aluminium, wymagany przekrój może znacznie się różnić. Miedź, jako lepszy przewodnik, pozwala na mniejsze przekroje, natomiast aluminium wymaga ich zwiększenia, co warto uwzględnić przy wyborze kabla.
- Sprawdzanie zabezpieczeń nadprądowych – Należy prawidłowo dobrać zabezpieczenia do przekroju kabla, aby zapobiec zwarciom i przegrzewaniu. Obciążalność przewodu zawsze powinna być większa niż prąd znamionowy zabezpieczenia, co chroni instalację przed uszkodzeniem.
- Planowanie przyszłych rozbudów – Projektując instalację, warto ująć potencjalne przyszłe rozbudowy oraz wzrost zapotrzebowania na moc. Zaleca się wybór większych przekrojów kabli, co ułatwi rozbudowę systemu w przyszłości.
