Wybór kabla WLZ, czyli wewnętrznej linii zasilającej, ma bezpośredni wpływ na bezpieczeństwo instalacji, jej niezawodność i koszty eksploatacji. Przekrój przewodu należy dobrać nie tylko do przewidywanego obciążenia, lecz także do długości trasy, sposobu ułożenia kabla i dopuszczalnego spadku napięcia. Błędy na tym etapie mogą prowadzić do przegrzewania przewodów, awarii lub kosztownej wymiany instalacji. W artykule wyjaśniamy, na co zwrócić uwagę przy wyborze kabla WLZ i jak uniknąć najczęstszych pomyłek.

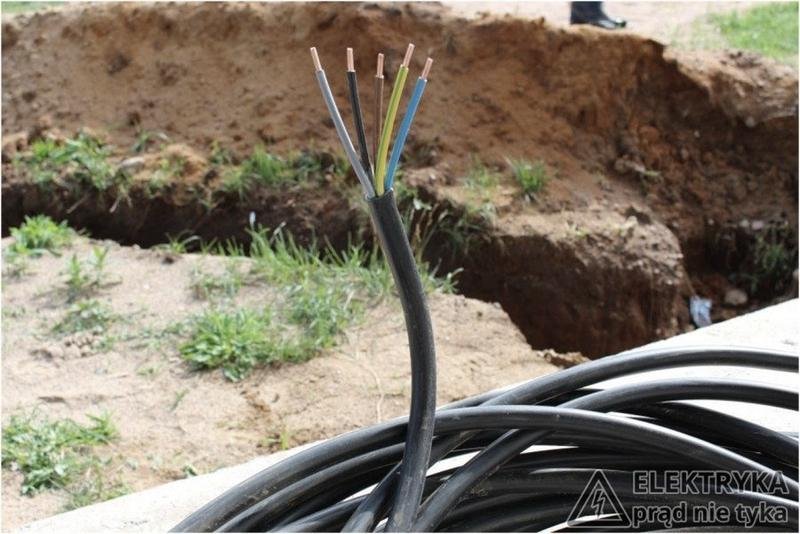

Przekrój kabla WLZ, czyli wewnętrznej linii zasilającej między złączem lub licznikiem a rozdzielnicą, dobiera się do przewidywanego obciążenia budynku. Liczą się moc przyłączeniowa i urządzenia, które mogą działać jednocześnie: płyta indukcyjna, pompa ciepła, klimatyzacja, fotowoltaika czy ładowarka samochodu. Dla orientacji przyłącze trójfazowe 3 × 25 A zapewnia około 17 kW, a 3 × 32 A — około 22 kW. Te wartości nie wystarczają jednak do samodzielnego określenia przekroju kabla.
Projektant lub elektryk bierze pod uwagę długość WLZ, materiał żył, dopuszczalny prąd, sposób ułożenia kabla oraz temperaturę i warunki otoczenia. Inaczej dobiera się przewód w ziemi, inaczej w rurze osłonowej lub wewnątrz budynku; znaczenie mają również liczba żył i układ sieci. Zbyt mały przekrój grozi przegrzewaniem i nadmiernym spadkiem napięcia, natomiast zbyt duży zwiększa koszt instalacji. Dlatego warto uwzględnić zarówno obecne odbiorniki, jak i planowaną rozbudowę domu.

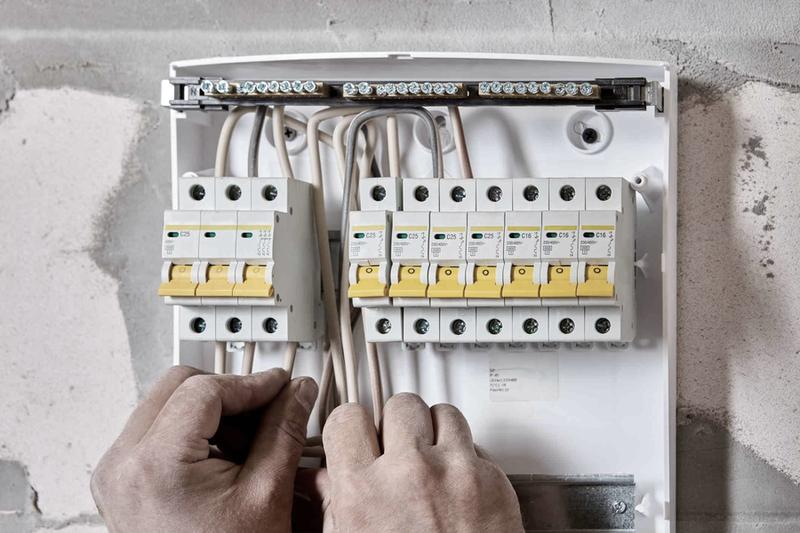

Indukcja, pompa ciepła i ładowarka auta — czy instalacja udźwignie przyszłe potrzeby?
Przed doborem zasilania sporządź listę urządzeń i sprawdź, które mogą pracować równocześnie. Domowa płyta indukcyjna o mocy około 7 kW, pompa ciepła pobierająca kilka kilowatów oraz ładowarka samochodu o mocy 11 kW mogą wymagać większego zasilania niż dom bez tych urządzeń. Nie należy jednak po prostu sumować ich mocy: projektant uwzględnia sposób użytkowania, współczynnik jednoczesności i zabezpieczenia. Odpowiedni przekrój ogranicza spadek napięcia na długim odcinku i pozwala bezpiecznie obsługiwać przewidywane obciążenie. Oto odnośnik do wpisu, w którym poruszyliśmy ten temat.
Nie istnieje jeden przekrój WLZ odpowiedni dla każdego domu. Miedź i aluminium różnią się przewodnością oraz wymaganiami montażowymi, dlatego wybór powinien wynikać z projektu, obliczeń i obowiązujących wymagań technicznych. Warto przewidzieć przyszłe urządzenia, takie jak fotowoltaika, dodatkowa klimatyzacja czy stacja ładowania, ale taki zapas nie zastąpi fachowego doboru kabla, zabezpieczeń i całego układu zasilania.
Jak prawidłowo dobrać kabel WLZ do budynku
Dobierz kabel WLZ do zapotrzebowania budynku, trasy i projektu, aby ograniczyć ryzyko przegrzewania, spadków napięcia oraz zbędnych kosztów.
- Ustal zapotrzebowanie na moc. Uwzględnij moc przyłączeniową oraz planowane urządzenia, np. pompę ciepła, płytę indukcyjną, fotowoltaikę czy ładowarkę samochodu. Zostaw zapas na przyszłą rozbudowę.
- Dopasuj przekrój żył do obciążenia i trasy. Oprócz mocy sprawdź długość WLZ, dopuszczalne obciążenie prądowe, spadek napięcia, temperaturę pracy i chłodzenie przewodu. Zbyt mały przekrój może powodować przegrzewanie, a zbyt duży niepotrzebnie podnosi koszt.
- Dobierz materiał i liczbę żył zgodnie z projektem. Miedź lepiej przewodzi prąd i jest bardziej odporna mechanicznie. Z kolei wybór aluminium oraz liczby żył zależy od układu sieci i sposobu zasilania. Przed zmianą tych parametrów skonsultuj się z projektantem lub elektrykiem.
- Uwzględnij sposób ułożenia kabla. Inne wymagania dotyczą przewodu układanego w ziemi, w rurze osłonowej i wewnątrz budynku. Sprawdź, czy jego izolacja i powłoka wytrzymają wilgoć, temperaturę oraz możliwe uszkodzenia mechaniczne.
- Porównaj dobór z dokumentacją i wymaganiami technicznymi. Przed zakupem sprawdź zgodność parametrów kabla z projektem, warunkami przyłączenia i obowiązującymi normami. Jeśli masz wątpliwości, zleć obliczenia osobie z odpowiednimi kwalifikacjami.
- Wybierz sprawdzone źródło i skontroluj oznaczenia. Kup kabel z czytelnymi danymi technicznymi potwierdzonymi przez producenta. Upewnij się, że odpowiada projektowi — przypadkowy zamiennik może utrudnić montaż lub odbiór instalacji.

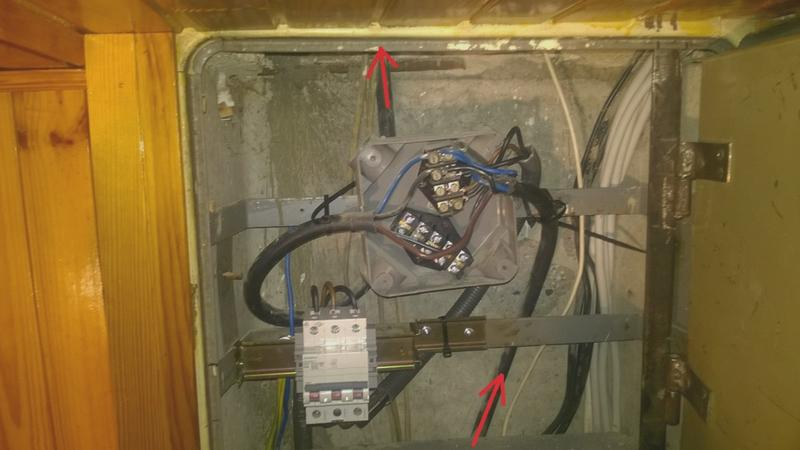

Miedź czy aluminium — który materiał żył wybrać?
Wybór między miedzią a aluminium zależy od obciążenia, długości trasy, warunków montażu i budżetu. Miedź przewodzi prąd lepiej: jej rezystywność w 20°C wynosi około 0,0175 Ω·mm²/m, a aluminium — 0,028 Ω·mm²/m. Dlatego żyła aluminiowa potrzebuje mniej więcej 1,6 raza większego przekroju, by osiągnąć podobną rezystancję. Miedź pozwala więc użyć cieńszego przewodu i ograniczyć spadek napięcia, co ma znaczenie przy długiej WLZ lub dużej mocy.
Aluminium jest tańsze i lżejsze: waży około 2,7 g/cm³, podczas gdy miedź — 8,9 g/cm³. Przy długich trasach mniejsza masa ułatwia transport i montaż, a koszt materiału może być wyraźnie niższy. Aluminium łatwiej jednak odkształcić, dlatego wymaga starannego wykonania połączeń. Najpierw sprawdź projekt, moc przyłączeniową i sposób ułożenia kabla, a dopiero potem porównaj ceny.
Źle dobrane żyły mogą się nagrzewać — liczą się przekrój i zaciski
Przekrój żył dobiera się do obciążenia, długości przewodu, dopuszczalnego spadku napięcia i warunków chłodzenia — osobno dla kabla ułożonego w ziemi, rurze osłonowej czy budynku. Do aluminium stosuj zaciski i osprzęt przeznaczone do tego metalu; nieprawidłowe połączenie może zwiększyć opór i spowodować nagrzewanie. Miedź łatwiej obrabiać i zwykle lepiej znosi wielokrotne podłączanie, ale przy większych przekrojach jej cena i masa mogą być istotne.
Miedź często sprawdza się na krótkich odcinkach, w ciasnych rozdzielnicach i tam, gdzie liczą się kompaktowy przewód oraz łatwy montaż. Z kolei aluminium może się opłacać na dłuższej trasie i przy ograniczonym budżecie, jeśli projekt uwzględnia większy przekrój i właściwe zakończenia żył. Niezależnie od materiału dobór kabla WLZ powierz projektantowi lub elektrykowi. Powinien uwzględnić zabezpieczenia, układ sieci, izolację oraz przyszłe odbiorniki, takie jak pompa ciepła, fotowoltaika czy ładowarka samochodu.
Ciekawostka: aluminium rozszerza się pod wpływem ciepła bardziej niż miedź, dlatego w połączeniach aluminiowych ważne są odpowiednie zaciski i prawidłowy moment dokręcenia — zwykłe „mocniejsze dokręcenie” nie zastąpi osprzętu przeznaczonego do tego metalu.

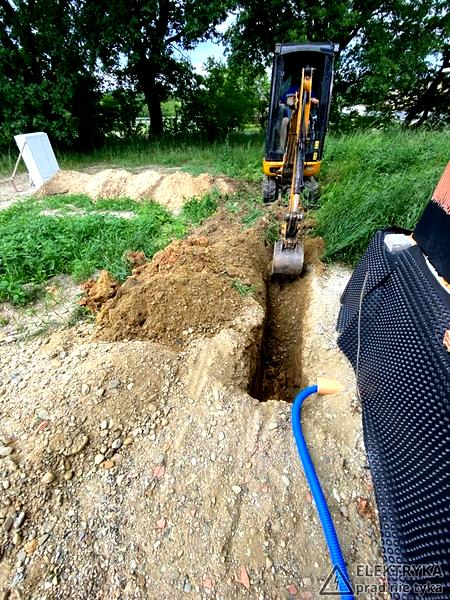

Sposób ułożenia kabla a jego odporność na warunki pracy
Sposób ułożenia kabla wpływa na jego trwałość i bezpieczeństwo. Przewód inaczej odprowadza ciepło i znosi obciążenie w ziemi, rurze, ścianie czy na otwartej przestrzeni. Dlatego przy doborze kabla WLZ, który prowadzi zasilanie od złącza lub licznika do rozdzielnicy, trzeba uwzględnić nie tylko przekrój i materiał żył, lecz także trasę oraz warunki otoczenia.
W ziemi zabezpiecz kabel przed ostrymi kamieniami, naciskiem i uszkodzeniem podczas prac ziemnych. Dobierz osłonę, głębokość ułożenia i sposób zasypania do projektu oraz lokalnych wymagań. Rura chroni przewód, ale ciasne ułożenie kilku kabli ogranicza odprowadzanie ciepła. W budynku sprawdź temperaturę, wilgotność i kontakt z materiałami budowlanymi. Unikaj też ciasnych zagięć, naprężeń i przygniecenia, które mogą uszkodzić izolację jeszcze przed uruchomieniem instalacji.
Bezpieczna instalacja zaczyna się od przemyślanej trasy
Planując trasę, ogranicz ostre zakręty, omijaj miejsca narażone na uderzenia i zapewnij przewodowi warunki do odprowadzania ciepła. Wysoka temperatura otoczenia i gęste ułożenie kabli zmniejszają dopuszczalne obciążenie, dlatego dokładnie je sprawdź. Ma to szczególne znaczenie, gdy dom zasila pompa ciepła, płyta indukcyjna, instalacja fotowoltaiczna lub ładowarka samochodu elektrycznego. Dobierz kabel na podstawie projektu, przewidywanej mocy i sposobu montażu — nie tylko ceny czy przyzwyczajenia. Skoro o tym mowa to sprawdź prosty schemat podłączenia kabla telefonicznego 2-żyłowego.
Dopasuj ochronę kabla do warunków pracy: wilgotnego pomieszczenia, odcinka na zewnątrz lub trasy pod ziemią. Podrzucam odnośnik do strony, w którym była mowa o podobnym zagadnieniu. Uwzględnij też przyszłe obciążenia, ponieważ instalacja może zasilać kolejne urządzenia. Specjalista powinien dobrać kabel, a wykonawca zamontować go zgodnie z dokumentacją. Dzięki temu ograniczysz ryzyko przegrzewania, spadków napięcia i uszkodzeń, a także ułatwisz późniejszą kontrolę oraz serwis.
Ciekawostka: ten sam kabel może przenosić różny prąd w zależności od sposobu ułożenia — w rurze lub wśród innych przewodów odprowadza ciepło gorzej niż na otwartej przestrzeni, dlatego jego obciążalność trzeba oceniać dla konkretnej trasy.
Zakup kabla WLZ: jak sprawdzić jakość i zgodność z projektem
Przed zakupem kabla WLZ sprawdź jego zgodność z projektem, parametry techniczne, jakość oraz warunki montażu.
- Zgodność z projektem i zasilaniem. Dopasuj kabel do układu sieci, mocy przyłączeniowej, liczby żył i wymagań instalacji. Nie wybieraj przewodu na podstawie ogólnych porad.
- Przekrój i materiał żył. Dobierz przekrój do obciążenia i dopuszczalnego spadku napięcia. Zbyt mały przekrój grozi przegrzaniem, a zbyt duży podnosi koszt. Sprawdź też, czy projekt przewiduje żyły miedziane, czy aluminiowe.
- Warunki ułożenia. Upewnij się, że kabel nadaje się do montażu w ziemi, rurze osłonowej lub wewnątrz budynku. Uwzględnij wilgoć, temperaturę i ryzyko uszkodzeń mechanicznych, które wpływają na wymagania dotyczące izolacji i powłoki.
- Obciążenie i przyszłe potrzeby. Uwzględnij sposób montażu, warunki pracy oraz planowane odbiorniki, takie jak pompa ciepła, płyta indukcyjna, instalacja fotowoltaiczna czy ładowarka samochodu elektrycznego. Dobór skonsultuj z projektantem lub elektrykiem.
- Jakość i dokumentacja produktu. Wybierz kabel sprawdzonego producenta i sprzedawcy, z czytelnymi danymi technicznymi. Zweryfikuj oznaczenia, deklaracje, zgodność z projektem i obowiązującymi normami — nie kieruj się wyłącznie ceną.
FAQ - Najczęstsze pytania
Od czego zależy dobór przekroju kabla WLZ?Przekrój dobiera się do przewidywanego obciążenia, długości trasy, materiału żył, sposobu ułożenia i dopuszczalnego spadku napięcia. Projektant lub elektryk powinien uwzględnić również temperaturę, warunki chłodzenia, zabezpieczenia oraz układ sieci.
Dlaczego nie wystarczy znać mocy przyłączeniowej, aby wybrać kabel WLZ?Moc przyłączeniowa nie uwzględnia wszystkich czynników wpływających na bezpieczne obciążenie przewodu. Znaczenie mają także długość i przebieg trasy, rodzaj kabla, sposób montażu oraz urządzenia, które mogą pracować jednocześnie.
Czy przy planowaniu WLZ warto uwzględnić przyszłe urządzenia?Tak, warto przewidzieć odbiorniki, które mogą pojawić się w przyszłości, takie jak pompa ciepła, fotowoltaika, klimatyzacja czy ładowarka samochodu elektrycznego. Zapas na rozbudowę powinien jednak wynikać z fachowego projektu, a nie zastępować obliczenia i dobór zabezpieczeń.
Kiedy wybrać kabel miedziany, a kiedy aluminiowy?Miedź lepiej przewodzi prąd, dlatego przy podobnej rezystancji pozwala zastosować mniejszy przekrój, a jej żyły są zwykle łatwiejsze в montażu. Aluminium jest lżejsze i często tańsze, ale wymaga większego przekroju oraz przeznaczonych do niego zacisków i starannego wykonania połączeń.
Jak sposób ułożenia kabla wpływa na dobór WLZ?Przewód w ziemi, rurze osłonowej i wewnątrz budynku pracuje w odmiennych warunkach, które wpływają na chłodzenie, trwałość izolacji i dopuszczalne obciążenie. Przy doborze trzeba uwzględnić między innymi temperaturę, wilgoć, liczbę kabli na trasie oraz ryzyko uszkodzeń mechanicznych.
