Bednarka ocynkowana, znana z wytrzymałości i odporności na korozję, odgrywa kluczową rolę w projektowaniu systemów uziemiających. Ażurowa taśma stalowa o wymiarach 30x4 mm sprawdza się w różnych zastosowaniach, zarówno w instalacjach odgromowych, jak i jako główny uziom fundamentowy. Dzięki odpowiedniej powłoce ocynkowanej oraz długości 25 metrów, montaż bednarki staje się łatwy, co pozwala na dostosowanie do wymiarów budynków nawet w trudnych warunkach.
- Bednarka ocynkowana 30x4 mm jest kluczowym elementem w systemach uziemiających i odgromowych, charakteryzującym się odpornością na korozję.
- Zapewnia efektywne odprowadzanie prądu do ziemi, chroniąc urządzenia i użytkowników przed przepięciami oraz wyładowaniami atmosferycznymi.
- Może być stosowana jako uziom fundamentowy, co zwiększa efektywność uziemienia w konstrukcjach budowlanych.
- Zaleca się montaż bednarki w formie zamkniętego pierścienia wokół budynku dla lepszej ochrony przed piorunami.
- Normy PN-EN 62561-2/2012 określają wymagania dla bednarki, zapewniając jej bezpieczeństwo i efektywność działania.
- Odpowiednie połączenia oraz zabezpieczenia przeciwdziałają korozji i zwiększają trwałość systemu uziemiającego.
- Regularne kontrole i konserwacja są kluczowe dla długotrwałego i efektywnego działania systemów uziemiających.
W moim doświadczeniu bednarka 30x4 mm okazuje się niezastąpiona w systemach uziemiających w budownictwie jednorodzinnym oraz przemysłowym. Przewody uziemiające wykonane z tego materiału efektywnie odprowadzają prąd do ziemi, co chroni urządzenia oraz użytkowników przed skutkami przepięć i wyładowań atmosferycznych. Ponadto norma PN-EN 62561-2/2012 potwierdza, że bednarka spełnia odpowiednie standardy oraz jest rekomendowana do wespracia systemów ochrony odgromowej.

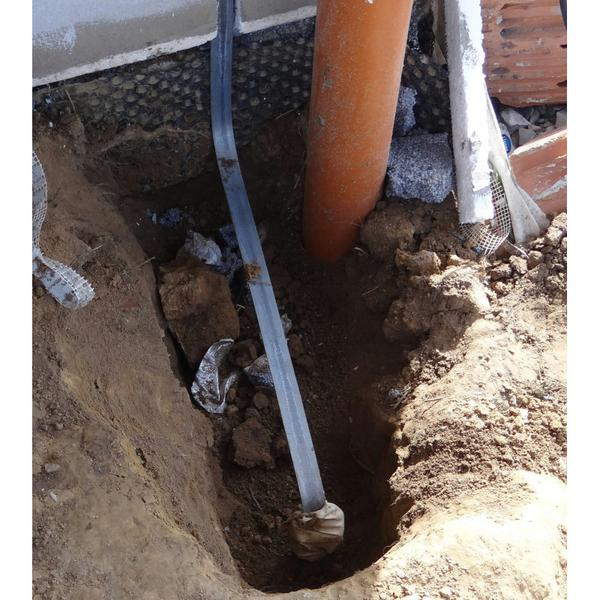

Możesz wykorzystać bednarkę jako uziom fundamentowy, umieszczając ją w dolnej części ław fundamentowych przed zalaniem betonu. Taki uziom korzysta z przewodności betonu, co znacznie poprawia efektywność uziemienia. W przypadku budynków, w których nie można zastosować naturalnych uziomów, bednarka wygodnie wkomponowuje się w projektowane konstrukcje jako element sztuczny.
Jak 30x4 mm bednarka ocynkowana chroni Twój dom przed piorunami i przepięciami!
Bednarka 30x4 mm znajduje zastosowanie w instalacjach odgromowych, gdzie tworzy drogi odprowadzające prąd piorunowy bezpośrednio do ziemi. Jej sztywność i odporność mechaniczna gwarantują niezawodność w trudnych warunkach atmosferycznych. Zalecane układanie jej w kształcie zamkniętego pierścienia wokół budynku, co pozwala na lepsze wyrównanie potencjałów. Taki układ uziemienia znacząco ogranicza ryzyko przepięć, chroniąc zarówno instalację, jak i domowników.
Dzięki ocynkowaniu ogniowemu, bednarka jest zabezpieczona przed korozją, co czyni ją odpowiednią do użytku w warunkach zewnętrznych oraz pod ziemią. Wytrzymałość bednarki zapewnia jej długowieczność bez potrzeby konserwacji. Efektywność uziemienia bezpośrednio wpływa na bezpieczeństwo całego budynku. Z tego powodu prawidłowe zastosowanie bednarki ocynkowanej w instalacjach odgromowych oraz uziemiających powinno być starannie przemyślane i zaplanowane na etapie projektowania budynku.
| Kategoria | Szczegóły |
|---|---|
| Wymiary bednarki ocynkowanej | 30 mm x 4 mm |
| Długość kręgu | 25 m |
| Waga kręgu | 25 kg |
| Materiał | Stal ocynkowana ogniowo |
| Normy techniczne | PN-EN 62561-2:2012, PN-HD 60364-5-54:2011, PN-EN 62305-3 |
| Klasa uziomu fundamentowego | III, IV (zalecane wartości rezystancji do 10 Ω) |
| Średnica prętów zbrojeniowych | Min. 12 mm |
| Minimalna powierzchnia uziomu fundamentowego | 78,5 m² dla klas III i IV |
| Optymalny współczynnik rezystywności betonu | 200 Ωm |
| Głębokość posadowienia ław fundamentowych | 0,8 m - 1,4 m |
| Dopuszczalna rezystancja uziemienia | Maks. 10 Ω (w wymaganiach niektórych instytucji) |
| Zalecany wysokościowy układ bednarki | Pionowo z odpowiednią otuliną betonu 5 cm |
| Sezonowe zmiany skuteczności uziemienia | Stabilna niezależnie od warunków atmosferycznych |
| Przykładowe zastosowania | Uziemienia, instalacje odgromowe, wyrównanie potencjałów |
| Korzyści wynikające z użycia bednarki | Odporność na korozję, wysoka wytrzymałość, ekonomiczność |
| Metody łączenia bednarki | Spawanie, połączenia mechaniczne, uchwyty skręcane |
| Czynniki wpływające na trwałość uziomu | Materiał, jakość połączeń, zabezpieczenie przed korozją |
Normy techniczne dotyczące bednarki ocynkowanej w instalacjach odgromowych
Normy techniczne odnoszące się do bednarki ocynkowanej w instalacjach odgromowych kluczowo wpływają na bezpieczeństwo budynków. Bednarka o wymiarach 30x4 mm i długości 25 m znajduje szerokie zastosowanie w systemach uziemień i odgromowych. Dzięki ogniowemu ocynkowaniu, materiał zyskuje ochronną warstwę przed korozją, co jest szczególnie ważne w konstrukcjach narażonych na działanie trudnych warunków atmosferycznych. Aby bednarka spełniała standardy, musi być zgodna z normą PN-EN 62561-2, która określa wymagania dla elementów instalacji odgromowych i uziemiających.
Bednarka ocynkowana odgrywa ważną rolę jako element konstrukcyjny, który pełni funkcję przewodzącą oraz zabezpiecza instalację przed działaniem wyładowań atmosferycznych. Wymogi norm stanowią, że powierzchnia uziomu fundamentowego powinna wynosić minimum 78,5 m², co pozwala na uzyskanie niskiej rezystancji uziemienia. Bezpieczna wartość rezystancji uziomu to R < 10 Ω, co gwarantuje efektywność działania instalacji w trakcie burzy oraz minimalizuje ryzyko porażenia prądem.
Jak nieodpowiednie połączenia mogą zrujnować bezpieczeństwo Twojego domu?
Podczas korzystania z bednarki kluczowe jest wykonanie odpowiednich połączeń. Należy stosować złącza wysokiej jakości, odporne na korozję, ponieważ ich wady mogą prowadzić do przerwy w przewodzeniu prądu i osłabienia efektywności systemu. Warto wykonywać połączenia w sposób trwały, preferując spawanie lub stosowanie odpowiednich zacisków. Dodatkowo, zabezpieczenie miejsc łączenia preparatami antykorozyjnymi przyczyni się do wydłużenia żywotności konstrukcji oraz poprawy jej efektywności.
W trakcie projektowania instalacji odgromowej istotny jest dobór odpowiednich materiałów oraz technik montażowych. Bednarka powinna być solidnie umocowana w fundamentach, by zapewnić pełną ochronę obiektu. Użycie giętarki ręcznej do formowania bednarki ułatwia montaż, a odpowiednie technologie zmniejszają ryzyko uszkodzeń podczas budowy. Dostosowanie wszystkich elementów do obowiązujących norm nie tylko zapewnia komfort użytkowania, ale przede wszystkim bezpieczeństwo domowników.
Ciekawostką jest, że poza ocynkowaniem, które chroni przed korozją, bednarka może być również pokryta innymi materiałami, takimi jak miedź, co dodatkowo zwiększa jej odporność na działanie niekorzystnych warunków atmosferycznych oraz wydłuża żywotność całej instalacji odgromowej.
Korzyści wynikające z użycia bednarki w systemach ochrony elektrycznej
Korzyści wynikające z użycia bednarki w systemach ochrony elektrycznej imponują. Myśląc o bednarce ocynkowanej o wymiarach 30x4 mm, dostrzegam jej wszechstronność w zakresie uziemienia i ochrony odgromowej. Dzięki swojej konstrukcji sprawdza się w różnych projektach budowlanych, zarówno w domach jednorodzinnych, jak i w obiektach przemysłowych. Jej długość 25 metrów przy wadze 25 kg czyni ją doskonałym rozwiązaniem na placach budowy, gdzie liczy się każdy gram i metr materiału.
Bednarka wykonana ze stali ocynkowanej ogniowo doskonale przewodzi energię elektryczną do ziemi. Zgodność z normą PN-EN 62561-2/2012 zapewnia bezpieczeństwo tego rozwiązania. Dodatkowe ocynkowanie zwiększa odporność na korozję, co jest kluczowe w warunkach zewnętrznych i w gruncie.
Montaż bednarki to prosta sprawa – wystarczy chęć i podstawowe umiejętności. Giętarka ręczna umożliwia łatwe dostosowanie formy bednarki do indywidualnych potrzeb. Zaleca się również stosowanie preparatów antykorozyjnych w miejscach łączeń, co zapewnia solidne i długotrwałe rozwiązanie, spełniające współczesne standardy budowlane.
Bezpieczeństwo i oszczędność dzięki nowoczesnym systemom uziemiającym fundamenty
Uziom fundamentowy, który często tworzy się w połączeniu z bednarką, również zasługuje na uwagę. Ten rodzaj uziemienia skutecznie i ekonomicznie spełnia swoje zadanie, ponieważ nie wymaga skomplikowanych prac ziemnych. Jego długość oraz masa idealnie dopasowują się do tradycyjnych fundamentów budowlanych. Dzięki zastosowaniu bednarki, uziomy fundamentowe gwarantują trwałe uziemienie, które działa przez cały okres eksploatacji budynku.
Taka konstrukcja stabilizuje potencjały instalacji elektrycznej, co zmniejsza ryzyko porażeń prądem i chroni urządzenia przed szkodliwymi skutkami przepięć. Uziom fundamentowy staje się nie tylko elementem wymaganym przez przepisy budowlane, ale także inwestycją w bezpieczeństwo i niezawodność systemu elektrycznego.
Podsumowując, bednarka w systemach ochrony elektrycznej przynosi liczne korzyści. Jej właściwości mechaniczne, odporność na korozję oraz łatwy montaż sprawiają, że jest niezastąpiona w instalacjach odgromowych oraz uziemiających. Zastosowanie tej taśmy stalowej to krok w stronę zwiększenia bezpieczeństwa i efektywności, zarówno w budynkach mieszkalnych, jak i przemysłowych.
Ciekawostką jest, że bednarka ocynkowana była pierwotnie stosowana w instalacjach uziemiających już w latach 30. XX wieku, co świadczy o jej długoletniej tradycji i niezawodności w zapewnianiu bezpieczeństwa elektrycznego.
Wskazówki dotyczące montażu i łączenia bednarki ocynkowanej
W poniższej liście znajdziesz szczegółowe wskazówki dotyczące montażu i łączenia bednarki ocynkowanej. Proces ten zapewnia bezpieczeństwo instalacji uziemienia oraz odgromowych. Przedstawione kroki pomogą w prawidłowym wykonaniu tych zadań.
- Zakup materiałów: Zainwestuj w bednarkę ocynkowaną o wymiarach 30x4 mm, odporną na korozję. Wybieraj produkty spełniające normy PN-EN 62561-2/2012 dla instalacji uziemiających.
- Przygotowanie podłoża: Upewnij się, że miejsce montażu bednarki jest dobrze oczyszczone z zanieczyszczeń i wilgoci, co pomoże uniknąć korozji.
- Ułożenie bednarki: Umieść bednarkę wzdłuż miejsc do uziemienia. W przypadku uziomu fundamentowego, umieść bednarkę w dolnej części ław fundamentowych, tworząc zamkniętą pętlę.
- Łączenie elementów: Łącz bednarkę za pomocą dedykowanych złączy i uchwytów dostosowanych do stali ocynkowanej. Używaj spawania lub skręcania przy pomocy odpowiednich zacisków. Unikaj złączek ze stali ocynkowanej, które mogą powodować korozję galwaniczną.
- Zabezpieczenie połączeń: Po zakończeniu łączenia zabezpiecz połączenia preparatem antykorozyjnym, co ochroni je przed wilgocią. Wybieraj materiały, które poprawiają przewodnictwo elektryczne.
- Kontrola ciągłości elektrycznej: Przed zalaniem betonem sprawdź ciągłość elektryczną instalacji, wykonując pomiar rezystancji, który nie powinien przekraczać 10 Ω. Zamocowanie przewodów musi być solidne, aby wytrzymać zalewanie betonem.
- Zalanie i zabezpieczenie: Po weryfikacji zalewaj betonem miejsce, w którym znajduje się bednarka. Upewnij się, że warstwa betonu otacza bednarkę na głębokości co najmniej 5 cm, co zapewni odpowiednią ochronę przed korozją.
- Regularna konserwacja: Pamiętaj o regularnych przeglądach po zakończeniu instalacji. Kontroluj połączenia i wykonuj pomiary rezystancji, aby system uziemienia działał sprawnie przez długi czas.
Źródła:
- https://instalacjeodgromowe.pl/uziemienia/189-bednarka-ocynkowana-tasma-odgromowa-30x4-25kg-.html
- https://forum.ise.pl/t/spawanie-bednarki-ocynkowanej-jak-to-zrobic-dobrze/7938
- https://www.twojaelektra.pl/produkty/ochrona-odgromowa/bednarka-i-drut-odgromowy/bednarka-plaskownik,2,1691756
- https://www.archon.pl/co-to-jest-uziom-fundamentowy-i-jak-go-wykonac-art-10807
- https://rst.pl/uziom-fundamentowy-projektowanie-i-budowa-zgodnie-z-polskimi-normami/
Najczęstsze pytania i odpowiedzi (FAQ)
Jakie są główne zastosowania bednarki ocynkowanej w instalacji uziemiającej?Bednarka ocynkowana o wymiarach 30x4 mm jest używana w instalacjach odgromowych oraz jako główny uziom fundamentowy. Efektywnie odprowadza prąd do ziemi, co chroni urządzenia i użytkowników przed skutkami przepięć i wyładowań atmosferycznych.
Dlaczego bednarka powinna być stosowana w fundamentach budynków?Bednarka umieszczona w dolnej części ław fundamentowych wykorzystuje przewodność betonu, co znacznie poprawia efektywność uziemienia. To rozwiązanie jest szczególnie ważne w budynkach, w których nie można zastosować naturalnych uziomów.
Jakie normy techniczne dotyczą bednarki ocynkowanej?Bednarka ocynkowana musi być zgodna z normą PN-EN 62561-2, która określa wymagania dla elementów instalacji uziemiających i odgromowych. Wymogi norm stanowią, że powierzchnia uziomu fundamentowego powinna wynosić minimum 78,5 m², co zapewnia niską rezystancję uziemienia.
Jakie są korzyści wynikające z użycia bednarki w systemach ochrony elektrycznej?Bednarka ocynkowana cechuje się wysoką odpornością na korozję oraz solidnością, co czyni ją niezastąpioną w instalacjach uziemiających i odgromowych. Dzięki łatwemu montażowi i właściwościom przewodzącym, poprawia bezpieczeństwo i efektywność instalacji elektrycznych.
Jakie są zalecenia dotyczące montażu bednarki ocynkowanej?Podczas montażu bednarki ważne jest, aby stosować wysokiej jakości złącza i łączyć elementy w sposób trwały, preferując spawanie lub odpowiednie zaciski. Nie zapomnij również o zabezpieczeniu miejsc łączenia preparatami antykorozyjnymi, co przyczyni się do długowieczności instalacji.
