Transformator to urządzenie niezbędne w naszej codzienności, które działa na zasadzie indukcji elektromagnetycznej. Pozwala na zmianę napięcia prądu elektrycznego, dzięki czemu przekształcamy wysokie napięcia z sieci energetycznych na bezpieczniejsze wartości do zasilania domowych urządzeń. Jak to działa? Wyjaśnijmy krok po kroku!
- Transformator działa na zasadzie indukcji elektromagnetycznej, przekształcając napięcie prądu elektrycznego.
- Budowa transformatora obejmuje uzwojenia pierwotne i wtórne oraz rdzeń ferromagnetyczny, a liczba zwojów decyduje o napięciu wyjściowym.
- Na rynku dostępne są różne typy transformatorów, takie jak kształtkowe, toroidalne i impulsowe, z różnymi zastosowaniami.
- Ważne jest odpowiednie dobieranie transformatora, uwzględniając moc i napięcia, aby uniknąć awarii.
- Regularna konserwacja i przeglądy transformatorów są kluczowe dla ich niezawodności i długowieczności.
- Częste błędy to nieodpowiednia wentylacja, brak zabezpieczeń przed przepięciami oraz przeciążenie.
- Transformator olejowy różni się od transformatora zalewanego pod względem budowy, środowiska pracy oraz konserwacji.
Budowa transformatora obejmuje głównie dwa uzwojenia: pierwotne i wtórne, umieszczone na wspólnym rdzeniu ferromagnetycznym. Prąd przemienny przepływający przez uzwojenie pierwotne wytwarza zmienne pole magnetyczne, które przenika przez rdzeń i generuje napięcie w uzwojeniu wtórnym. W ten sposób możemy podnosić lub obniżać napięcie, a liczba zwojów w uzwojeniach decyduje o jego wartości – więcej zwojów w wtórnym zapewnia wyższe napięcie na wyjściu.
Na rynku dostępne są różne typy transformatorów o zróżnicowanej konstrukcji. Najpopularniejsze modele to transformatory kształtkowe, toroidalne i impulsowe. Transformatory kształtkowe mają uzwojenie nawinięte na karkasie, co czyni je delikatnymi i idealnymi do zastosowań niskonapięciowych. Transformatory toroidalne z rdzeniem w kształcie pierścienia osiągają lepsze parametry mocy, podczas gdy transformatory impulsowe pracują na wysokich częstotliwościach i sprawdzają się w elektronice.
Od rdzenia do oleju: kluczowe elementy zapewniające niezawodność transformatora
Transformator składa się z istotnych komponentów, w tym rdzenia z blach magnetycznych, które minimalizują straty energii spowodowane prądami wirowymi. Uzwojenia wykonane z miedzi lub aluminium odgrywają kluczową rolę w procesach indukcji. Olej transformatorowy, oprócz funkcji izolacji, chłodzi urządzenie. Nowoczesne oleje charakteryzują się czystością, co poprawia ich właściwości dielektryczne i wpływa na trwałość sprzętu.
Różnorodność transformatorów jest naprawdę imponująca. Spotykamy transformatory energetyczne niezbędne w przesyłach na dużą odległość oraz te małej mocy używane w elektronice. Obecne są praktycznie wszędzie: w domach, biurach i fabrykach. Niektóre z nich, na przykład zalewane żywicą epoksydową, zaprojektowano do trudnych warunków takich jak wilgoć czy ekstremalne temperatury, co wydłuża ich żywotność.
Regularne przeglądanie i konserwowanie transformatorów to kluczowy aspekt ich użytkowania. Monitorowanie stanu uzwojeń oraz poziomu oleju pozwala unikać kryzysowych sytuacji, jak przegrzanie czy wyciek. Statystyki pokazują, że odpowiednie działania prewencyjne mogą przedłużyć żywotność transformatora nawet o 10 lat. Dbajmy o te urządzenia, a one zapewnią nam niezawodność w codziennej pracy!
Transformator: zasady działania, dobrego doboru i unikanie błędów
Oto kluczowe wskazówki dotyczące funkcjonowania transformatorów, ich odpowiedniego doboru oraz najczęstszych błędów związanych z użytkowaniem. Każdy punkt koncentruje się na istotnych aspektach, które zapewnią efektywność i długowieczność tych urządzeń.
- Zrozum działanie transformatora - Transformator przekształca napięcie poprzez zmianę wartości na podstawie liczby zwojów uzwojenia. Znajomość podstawowych zasad, jak indukcja elektromagnetyczna, jest kluczowa w jego prawidłowym użytkowaniu.
- Wybierz odpowiedni model - Zwróć uwagę na moc oraz napięcia wejściowe i wyjściowe przed zakupem transformatora. Wybór modelu, który spełnia specyficzne wymagania projektowe, zapobiegnie ewentualnym awariom.
- Zadbaj o odpowiednią wentylację - Instaluj transformator w suchym i wentylowanym miejscu. Przegrzanie prowadzi do uszkodzenia izolacji, co zwiększa ryzyko awarii. Regularnie kontroluj przeszkody w przepływie powietrza.
- Monitoruj stan oleju transformatorowego - Upewnij się, że olej jest czysty i wolny od zanieczyszczeń, ponieważ jego jakość wpływa na izolację oraz chłodzenie urządzenia. Regularne testy oleju zapobiegają wielu problemom.
- Unikaj wilgoci - Wilgoć obniża efektywność transformatora. Wykorzystuj osuszacze oraz uszczelnione obudowy, aby zminimalizować ryzyko dostania się wody do wnętrza urządzenia.
- Regulowanie zabezpieczeń - Zapewnij, aby transformator był wyposażony w odgromniki i ograniczniki przepięć. Ich brak może doprowadzić do poważnych uszkodzeń w sytuacji skoków napięcia.
- Regularne przeglądy i diagnostyka - Wykonuj okresowe przeglądy transformatora oraz diagnostykę jego elementów. Sprawdzanie stanu uzwojeń i rdzenia jest niezbędne dla utrzymania optymalnej wydajności urządzenia.

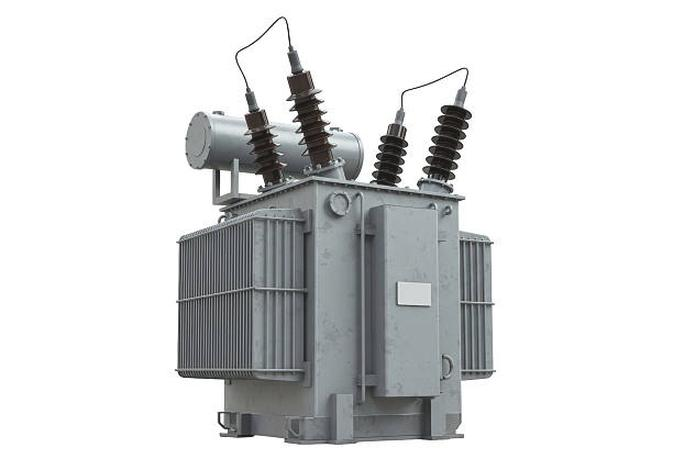

Rodzaje transformatorów: Jak wybrać odpowiedni model do twoich potrzeb?
Aby wybrać odpowiedni transformator, warto zrozumieć jego podstawową rolę. To urządzenie elektryczne przekształca napięcie prądu przemiennego, co pozwala na efektywny przesył energii na dużą odległość z minimalnymi stratami. W praktyce spotykamy różne rodzaje transformatorów, a każdy z nich ma swoje specyficzne zastosowania. Dlatego dokładny wybór stanowi kluczowy krok w każdej instalacji elektrycznej.
Transformatory dzielą się na kilka głównych kategorii: energetyczne, elektroniczne, specjalne oraz zalewane. Transformatory energetyczne przeważnie służą do przesyłania energii elektrycznej w sieciach elektroenergetycznych. Często mają dużą moc, na przykład 1600 kVA, co umożliwia efektywne rozdzielanie energii na dużych obszarach. Z kolei transformatory elektroniczne znajdują zastosowanie w codziennych urządzeniach, takich jak ładowarki i zasilacze, gdzie wystarczą mniejsze moce, zazwyczaj rzędu 50 VA do 300 VA.
Nie zapominajmy o transformatorach zalewanych, które otoczone są substancją zalewową, najczęściej żywicą epoksydową. Taka konstrukcja zapewnia lepszą ochronę przed wilgocią i uszkodzeniami mechanicznymi. Transformatory te sprawdzają się w trudnych warunkach, gdzie standardowe modele mogą zawodzić. Na przykład modele zalewane o mocy 500 VA często zasilają urządzenia w zakładach przemysłowych, gdzie warunki są nieprzewidywalne.
Jak moc transformatora i jakość obudowy wpływają na niezawodność sprzętu?
Podczas wyboru transformatora uwzględnij kluczowe parametry, takie jak moc znamionowa oraz napięcie wejściowe i wyjściowe. Jak już dotykamy tego tematu to poznaj wzory i zasady obliczania napięcia elektrycznego. Niezgodność tych wartości prowadzi do awarii lub nieefektywnego działania. Na przykład transformator o mocy 50 kVA sprawdzi się w małych aplikacjach, podczas gdy zakłady produkcyjne potrzebują modeli o mocy 2000 kVA. Wymagana moc powinna odpowiadać liczbie podłączonych urządzeń.
W kontekście obudowy warto rozważyć stopień ochrony urządzenia. Jeśli cię to ciekawi to odkryj, jak łatwo możesz wyczyścić filtr Dyson Airwrap. Transformatory z obudową IP65 polecane są do pracy na zewnątrz oraz w miejscach narażonych na pył, wilgoć czy ekstremalne temperatury. Dobrze dobrana obudowa wydłuża żywotność urządzenia i zmniejsza ryzyko awarii.
Renoma producenta również odgrywa istotną rolę. Wybierając transformator, postaw na firmy oferujące gwarancję oraz wsparcie techniczne. Inwestując w sprzęt o długiej żywotności, zwróć szczególną uwagę na jakość i niezawodność. Nowoczesne transformatory, dostępne od renomowanych producentów, projektowane są z myślą o trwałości i wydajności, co przekłada się na niższe koszty eksploatacji.
Ciekawostką jest, że transformatory mogą być również projektowane do pracy w ekstremalnych warunkach, takich jak te w obszarach arktycznych, gdzie muszą wytrzymać bardzo niskie temperatury, a jednocześnie zapewnić niezawodne zasilanie. W takich przypadkach, obudowa musi być jeszcze bardziej odporna na warunki atmosferyczne, co często wymaga specjalistycznych materiałów i technologii.

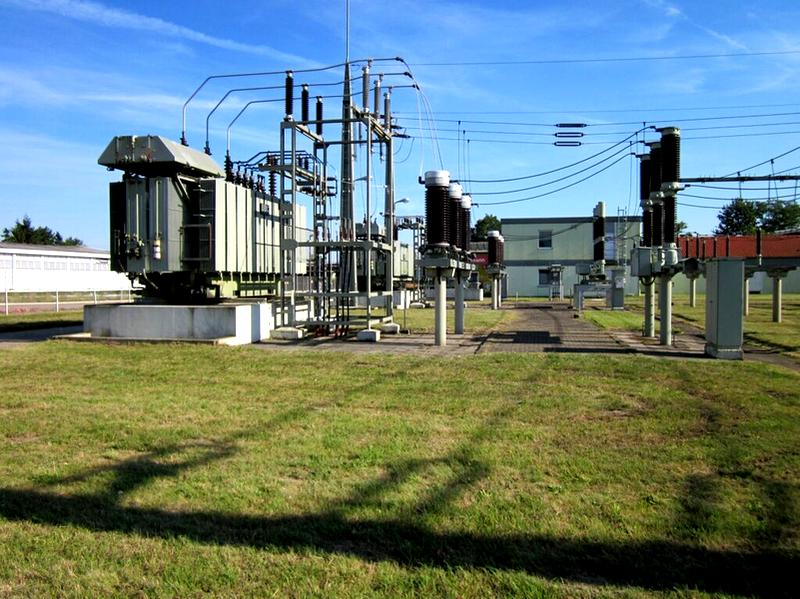

Częste błędy przy użytkowaniu transformatorów: Jak ich uniknąć?
Użytkowanie transformatorów to sztuka, która wymaga wiedzy, cierpliwości i uwagi. Wiele błędów wynika z niedbałości podczas montażu, niewłaściwej konserwacji oraz braku regularnych przeglądów. Na przykład, często zapominamy o wentylacji przestrzeni, w której transformator jest zainstalowany, co prowadzi do jego przegrzewania. Gdy temperatura przekracza 70 stopni Celsjusza, żywotność izolacji znacznie się skraca, co może doprowadzić do awarii. Skoro o tym mowa to sprawdź, co zrobić, gdy migająca kontrolka ładowania niepokoi. Dlatego odpowiednie warunki pracy to podstawa – regularne czyszczenie radiatorów i kontrolowanie wentylacji są konieczne.
Przepięcia również stanowią ważny temat. Transformator bez zabezpieczeń przed nagłymi wzrostami napięcia przypomina dom bez dachu w burzy – szybko staje się miejscem awarii. Warto zainstalować ograniczniki przepięć oraz wdrożyć systemy monitorowania, które skutecznie wykryją wszelkie nieprawidłowości. Koszt takich zabezpieczeń przewyższa wydatki na naprawy oraz straty finansowe związane z przestojami. Ponadto, okresowe badanie stanu izolacji umożliwia wczesne wykrycie ewentualnych usterek.
Jak zachować długowieczność transformatora: unikaj przeciążeń i wilgoci
Nie należy zapominać o przeciążeniu, ponieważ nadmierne obciążenie transformatora prowadzi do jego uszkodzenia. Każdy transformator ma swoje ograniczenia mocy, których nie wolno przekraczać. Przy dużych obciążeniach warto rozważyć instalację sprzętu monitorującego moc, co umożliwi bieżącą kontrolę zużycia. Wilgoć to kolejny czynnik zagrażający izolacji. Regularne kontrole stanu oleju transformatorowego oraz usuwanie wilgoci z obudowy powinny stać się rutyną. Stosowanie odgromników i uszczelnionych obudów znacząco zwiększa bezpieczeństwo oraz trwałość urządzenia.
Regularne monitorowanie kondycji transformatora to klucz do uniknięcia poważnych awarii. Należy pamiętać, że dobre praktyki eksploatacyjne wpływają na efektywność i bezpieczeństwo urządzenia.
Podsumowując, klucz do wydajności i długowieczności transformatorów leży w ich właściwym użytkowaniu. Regularne przeglądy, odpowiednie zabezpieczenia przed przepięciami oraz dbałość o wentylację i przeciążenia zapewnią sprawne działanie transformatora przez wiele lat. Ucząc się dbać o te elementy, unikniemy kosztownych napraw i nieprzyjemnych niespodzianek.
Did you know that nawet niewielkie zanieczyszczenia w przestrzeni wokół transformatora mogą znacznie wpłynąć na jego działanie? Kurz, brud czy resztki materiałów mogą blokować wentylację i prowadzić do przegrzewania urządzenia, co z kolei skraca jego żywotność. Regularne czyszczenie otoczenia transformatora to kluczowy krok w zapewnieniu jego efektywnej pracy i długowieczności.
Transformator olejowy a transformator zalewany: Co warto wiedzieć?
W niniejszym dokumencie przedstawiamy kluczowe różnice oraz istotne informacje o transformatorach olejowych i zalewanych. Dzięki tym wskazówkom łatwiej wybierzesz odpowiedni model dla swoich potrzeb.
- Budowa i materiał: Transformatory olejowe używają oleju jako medium chłodzącego, co efektywnie odprowadza ciepło. Z kolei uzwojenia transformatorów zalewanych otoczone są żywicą epoksydową, co zwiększa ich ochronę przed wilgocią i zanieczyszczeniami.
- Środowisko pracy: Transformatory olejowe sprawdzają się w standardowych warunkach, ale transformatory zalewane doskonale radzą sobie w trudnych warunkach, takich jak wysoka wilgotność czy drgania. Żywica zwiększa ich odporność na uszkodzenia mechaniczne.
- Bezpieczeństwo i konserwacja: Transformatory olejowe wymagają regularnych przeglądów stanu oleju oraz systemów chłodzenia. Transformatorom zalewanym niezbędne jest monitorowanie stanu żywicy oraz parametrów elektrycznych, co zapewnia stabilność ich pracy.
- Żywotność: Dzięki zastosowaniu żywicy epoksydowej, transformatory zalewane często mają dłuższą żywotność, zwłaszcza w trudnych warunkach. Olej w transformatorach olejowych z czasem utlenia się, co prowadzi do pogorszenia jego właściwości.
- Cena i dostępność: Transformatory olejowe mogą być tańsze w produkcji i bardziej dostępne. Natomiast koszty konserwacji mogą okazać się wyższe. Transformatorzy zalewani mają zazwyczaj wyższą cenę zakupu, ale niższe koszty eksploatacji.
