W diodzie Schottky’ego metal styka się bezpośrednio z półprzewodnikiem — najczęściej krzemem typu n — zamiast tworzyć klasyczne złącze p–n. Na granicy materiałów powstaje bariera Schottky’ego, która nadaje diodzie właściwości prostujące: prąd łatwiej płynie w jednym kierunku, a w przeciwnym zostaje ograniczony. Wysokość bariery zależy między innymi od zastosowanego metalu, takiego jak platyna, wolfram, molibden lub chrom. Dlatego dobór materiałów wpływa na napięcie przewodzenia i pozostałe parametry diody.
Podczas polaryzacji w kierunku przewodzenia prąd przenoszą głównie nośniki większościowe — w półprzewodniku typu n są to elektrony. Ponieważ nie trzeba usuwać zgromadzonego ładunku nośników mniejszościowych, jak w typowym złączu p–n, dioda przełącza się bardzo szybko. Czas odzyskiwania wynosi zwykle od kilku do kilkudziesięciu nanosekund, a w niektórych konstrukcjach czas przełączania sięga dziesiątek pikosekund. Dla porównania standardowe krzemowe diody p–n odzyskują właściwości zaporowe często przez dziesiątki lub setki nanosekund.
Mniej strat i błyskawiczne przełączanie w układach mocy
Dzięki niższej barierze dioda Schottky’ego ma niewielki spadek napięcia, typowo około 0,15–0,45 V, zależnie od prądu, temperatury i konstrukcji. Skoro jesteśmy przy tym temacie, sprawdź napięcie zasilacza Dell i poznaj oznaki awarii. W klasycznej krzemowej diodzie p–n spadek wynosi zwykle 0,6–0,7 V. Schottky’ego ogranicza więc straty mocy i nagrzewanie, co szczególnie przydaje się w niskonapięciowych układach o dużym prądzie. Dlatego diody te stosuje się w zasilaczach impulsowych, przetwornicach, falownikach, układach OR-ing i szybkich prostownikach. Wykorzystuje się je także w mieszaczach sygnałów oraz specjalizowanych obwodach mikrofalowych, nawet w zakresie gigahercowym.
Rozwiązanie to ma jednak swoje kompromisy: dioda Schottky’ego może mieć większy prąd wsteczny niż dioda p–n, a jej dopuszczalne napięcie zaporowe często jest niższe. W krzemowych konstrukcjach typowe wartości sięgają około 100–200 V, choć zależą od modelu. Ponieważ prąd upływu mocno rośnie wraz z temperaturą, na przykład przy wzroście z 25°C do 100°C, przy projektowaniu sprawdzam zarówno notę katalogową, jak i warunki chłodzenia. Mimo tych ograniczeń połączenie niskiego napięcia przewodzenia i szybkiego przełączania sprawia, że złącze metal–półprzewodnik dobrze sprawdza się tam, gdzie liczą się sprawność i szybkość działania.
Jak dobrać diodę do konkretnego układu
Aby dobrać diodę, najpierw określ jej funkcję i rodzaj złącza, a następnie sprawdź parametry, warunki pracy oraz sposób montażu. Dzięki temu unikniesz typowych błędów, takich jak przekroczenie dopuszczalnego napięcia, nadmierne straty mocy czy pomylenie wyprowadzeń.
- Określ, jaką funkcję ma pełnić dioda. Do prostowania napięcia wybierz diodę prostowniczą, do emisji światła — LED, a do stabilizacji napięcia — diodę Zenera. Z kolei w układzie impulsowym, który wymaga szybkiego przełączania i niewielkich strat, rozważ diodę Schottky’ego. Nie kieruj się wyłącznie nazwą ani wyglądem obudowy: diody o podobnych symbolach mogą mieć różne parametry i zastosowania.
- Sprawdź rodzaj złącza i sposób przewodzenia. Typowa dioda p–n przewodzi po przekroczeniu napięcia progowego, natomiast w kierunku zaporowym ogranicza prąd do niewielkiego prądu upływu. Dioda Schottky’ego ma złącze metal–półprzewodnik i przewodzi dzięki nośnikom większościowym. Dlatego nie magazynuje ładunku nośników mniejszościowych tak jak standardowa dioda p–n. Przełącza się szybko i zwykle ma niższy spadek napięcia, ale może wykazywać większy prąd wsteczny.
- Dobierz napięcie i prąd z odpowiednim zapasem. Ustal maksymalne napięcie wsteczne w układzie oraz największy prąd przewodzenia, a potem porównaj je z wartościami dopuszczalnymi podanymi w nocie katalogowej. Szczególnie uważnie sprawdź napięcie wsteczne diody Schottky’ego, które często jest niższe niż w diodach p–n. Przekroczenie limitu może doprowadzić do przebicia. Uwzględnij również krótkotrwałe impulsy prądowe występujące w obwodzie.
- Oceń spadek napięcia, straty i temperaturę. Spadek napięcia klasycznej diody krzemowej p–n wynosi zwykle około 0,6–0,7 V, a diody Schottky’ego — około 0,15–0,45 V. Dokładna wartość zależy m.in. od prądu, temperatury i modelu. Oszacuj straty przewodzenia, mnożąc prąd przez spadek napięcia, i sprawdź, czy obudowa oraz układ chłodzenia odprowadzą ciepło. W przypadku diod Schottky’ego uwzględnij też wzrost prądu upływu wraz z temperaturą.
- Sprawdź szybkość przełączania i pojemność. W przetwornicach impulsowych, falownikach i układach wysokiej częstotliwości czas odzyskiwania diody może wpływać na straty oraz poprawność pracy. Diody Schottky’ego często wybiera się ze względu na bardzo szybkie przełączanie, ale sprawdź również pojemność złącza i parametry konkretnego modelu. W układach wolnozmiennych szybsza dioda nie zawsze przyniesie korzyść uzasadniającą jej ograniczenia.
- Zweryfikuj wyprowadzenia i symbol przed montażem. Anoda i katoda określają kierunek przewodzenia. Na symbolu podstawowej diody katodę wskazuje kreska, a na obudowie często — pasek. Warianty specjalne, w tym diody Schottky’ego, mogą mieć zmodyfikowany symbol. Jeśli element jest podwójny lub znajduje się w obudowie przypominającej tranzystor, sprawdź układ wyprowadzeń w nocie katalogowej, zamiast zakładać, że odpowiada on pojedynczej diodzie.
- Potwierdź stan elementu pomiarem poza obwodem. Ustaw multimetr na test diody i, jeśli to możliwe, odłącz przynajmniej jedną nóżkę, aby pozostałe elementy układu nie zafałszowały wyniku. W kierunku przewodzenia dioda Schottky’ego może dać odczyt około 0,15–0,45 V, a w kierunku zaporowym miernik powinien wskazać przerwę. Zwarcie w obu kierunkach lub przewodzenie wsteczne wymagają dalszej diagnostyki. Porównaj wynik z notą katalogową, ponieważ wartości zależą od modelu i warunków pomiaru.

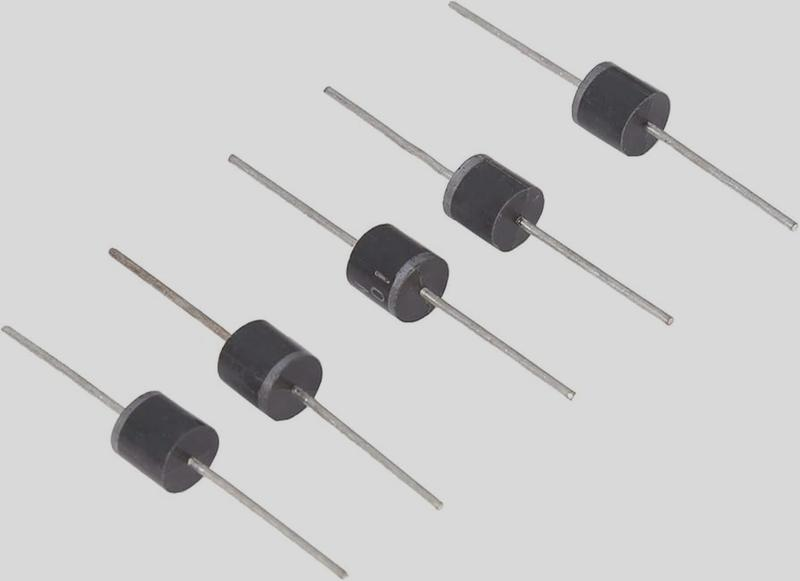

Dioda Schottky’ego, LED czy Zenera — czym różnią się rodzaje diod
Dioda to niewielki element z dwoma wyprowadzeniami: anodą i katodą. Zwykle przepuszcza prąd w jednym kierunku, a w przeciwnym go blokuje, choć płynie wtedy niewielki prąd upływu. Na tej zasadzie działają różne rodzaje diod. Wybierając element do projektu, zwracam uwagę przede wszystkim na jego funkcję, spadek napięcia, szybkość przełączania i dopuszczalne napięcie wsteczne.
Klasyczna dioda krzemowa zawiera złącze p–n: obszar typu p, w którym większość nośników stanowią dziury, styka się z obszarem typu n, gdzie dominują elektrony. Gdy przyłożę odpowiednią polaryzację, dioda zaczyna przewodzić, a spadek napięcia wynosi zwykle około 0,6–0,7 V. Takie elementy stosuje się między innymi w prostownikach, które zamieniają napięcie przemienne na stałe, oraz w układach zabezpieczających.
Dioda Schottky’ego wykorzystuje kontakt metalu z półprzewodnikiem, najczęściej krzemem, zamiast złącza p–n. Przewodzą w niej głównie nośniki większościowe, dlatego nie gromadzi się ładunek spowalniający przełączanie. W rezultacie spadek napięcia wynosi zwykle około 0,15–0,45 V, a czas przełączania — od dziesiątek pikosekund do kilku nanosekund. Dzięki tym właściwościom dioda sprawdza się w zasilaczach impulsowych, przetwornicach, układach wysokiej częstotliwości i przy łączeniu redundantnych źródeł zasilania.
Mniej strat, światło i stabilne napięcie — diody, które robią różnicę
Niższy spadek napięcia na diodzie Schottky’ego ogranicza straty energii i wydzielanie ciepła, co szczególnie przydaje się w układach niskonapięciowych. Takie diody często mają jednak większy prąd wsteczny i niższe dopuszczalne napięcie zaporowe niż klasyczne diody krzemowe. Zależnie od konstrukcji ich napięcie wsteczne wynosi od kilkudziesięciu do kilkuset woltów. Dlatego przed użyciem sprawdzam kartę katalogową, zwłaszcza gdy element ma pracować w podwyższonej temperaturze.
Dioda LED, czyli elektroluminescencyjna, zamienia energię elektryczną na światło. Materiał półprzewodnikowy decyduje o jej kolorze, a napięcie przewodzenia zależy od typu i barwy; często mieści się w przybliżeniu w zakresie 1,8–3,6 V. LED może służyć jako kontrolka, podświetlenie albo źródło światła, ale wymaga rezystora ograniczającego prąd lub sterownika. Bez tego zabezpieczenia może się przegrzać i uszkodzić. Na schemacie jej symbol przypomina symbol zwykłej diody, lecz dwie strzałki skierowane na zewnątrz oznaczają emisję światła.
Dioda Zenera stabilizuje lub ogranicza napięcie. W kierunku przewodzenia działa podobnie do zwykłej diody, natomiast w kierunku zaporowym zaczyna przewodzić po osiągnięciu określonego napięcia i utrzymuje je w pobliżu wartości znamionowej. Przykładowe napięcia Zenera to 3,3 V, 5,1 V i 12 V. W prostym stabilizatorze łączę diodę równolegle z odbiornikiem, a szeregowo dodaję rezystor ograniczający prąd. Bez rezystora można łatwo przekroczyć dopuszczalną moc diody.
Najłatwiej zapamiętać te różnice, przypisując każdej diodzie konkretne zadanie: Schottky’ego wybieram do szybkiego i wydajnego prostowania, LED — do emisji światła, a Zenera — do ustalania lub ograniczania napięcia. Podczas montażu pilnuję biegunowości: katodę zwykle oznacza kreska na obudowie, a na symbolu diody wskazuje ją również kreska. Element sprawdzam multimetrem w trybie testu diody. W przypadku Schottky’ego odczyt 0,15–0,45 V w kierunku przewodzenia może być prawidłowy, natomiast w kierunku zaporowym nie powinien pojawić się podobny spadek.
Wskazówka: przy wyborze diody Schottky’ego sprawdź nie tylko niski spadek napięcia, lecz także prąd upływu wstecznego — może wyraźnie rosnąć wraz z temperaturą i powodować dodatkowe straty.
Niski spadek napięcia i szybkie przełączanie w zasilaczach impulsowych
W zasilaczu impulsowym każda strata ma znaczenie, dlatego niski spadek napięcia na diodzie ogranicza energię zamienianą w ciepło. Dioda Schottky’ego wykorzystuje złącze metal–półprzewodnik i zwykle przewodzi przy napięciu około 0,15–0,45 V, podczas gdy klasyczna dioda krzemowa potrzebuje mniej więcej 0,6–0,7 V. Przy prądzie 10 A różnica 0,3 V oznacza nawet 3 W mniej strat w torze przewodzenia, a więc mniejsze nagrzewanie i łatwiejsze chłodzenie. Jeśli interesują cię takie tematy to sprawdź, ile kosztuje prąd w taryfie G11 PGE w 2026 roku.
Liczy się także szybkość przełączania. W diodzie Schottky’ego prąd przenoszą nośniki większościowe, dlatego nie gromadzi się ładunek mniejszościowy, który opóźniałby przejście ze stanu przewodzenia do zaporowego. Czas odzyskiwania wynosi od kilku do kilkudziesięciu nanosekund, a w wyspecjalizowanych konstrukcjach czas przełączenia spada do dziesiątek pikosekund. Dzięki temu dioda sprawdza się w przetwornicach pracujących z częstotliwością od kilkudziesięciu kiloherców, a także w układach wysokiej częstotliwości.
Więcej energii dla układu, mniej strat w zasilaczu
W praktyce dobieram diodę nie tylko do prądu, lecz także do napięcia wstecznego, temperatury i sposobu odprowadzania ciepła. Krzemowe diody Schottky’ego często pracują przy napięciach do około 100–200 V, ale ich prąd upływu może wyraźnie rosnąć wraz z temperaturą. Wzrost temperatury z 25°C do 100°C potrafi istotnie zmienić warunki pracy, dlatego w układzie wysokoprądowym sprawdzam notę katalogową, margines napięciowy i parametry obudowy, zamiast kierować się wyłącznie niskim napięciem przewodzenia.
Diody te stosuję między innymi w ładowarkach, zasilaczach telewizorów i monitorów, falownikach oraz układach łączenia redundantnych źródeł zasilania. Mogą również chronić wejścia czułych obwodów przed krótkimi przepięciami o niewielkiej energii, jednak nie zastępują dedykowanych zabezpieczeń TVS. Łącząc niski spadek napięcia z krótkim czasem przełączania, łatwiej uzyskuję sprawny zasilacz impulsowy. Ostateczny wynik zależy jednak także od topologii i pozostałych podzespołów.
Wskazówka: przy wyborze diody Schottky’ego do przetwornicy sprawdź nie tylko spadek napięcia, lecz także prąd upływu w podwyższonej temperaturze — może on zwiększyć straty i nagrzewanie, niwelując część korzyści.
Jak sprawdzić diodę multimetrem i uniknąć błędnej diagnozy
Poniższe kroki pomogą sprawdzić diodę multimetrem, ocenić wyniki i uniknąć błędów pomiarowych.
- Najpierw odłącz zasilanie i rozładuj układ. Wyjmij urządzenie z gniazdka i sprawdź, czy kondensatory są rozładowane. Nie mierz diody w zasilanym obwodzie.
- Następnie ustal typ diody i jej wyprowadzenia. Znajdź anodę oraz katodę. Katodę zwykłej diody często oznacza pasek na obudowie, a na schemacie — kreska. W przypadku diody Schottky’ego lub elementu wielozłączowego sprawdź oznaczenia i układ wyprowadzeń w nocie katalogowej.
- Potem ustaw multimetr na test diody. W tym trybie urządzenie mierzy spadek napięcia w kierunku przewodzenia. Nie zastępuj go pomiarem rezystancji, ponieważ odczyt w omach nie pozwala równie dobrze ocenić złącza.
- Sprawdź kierunek przewodzenia. Przyłóż czerwoną sondę do anody, a czarną do katody. Sprawna dioda krzemowa p–n zwykle pokaże 0,6–0,7 V. Dla diody Schottky’ego typowy zakres to około 0,15–0,45 V, zależnie od modelu, prądu pomiarowego i temperatury.
- Następnie odwróć sondy, by sprawdzić kierunek zaporowy. Sprawna dioda powinna blokować przepływ, dlatego multimetr zwykle wyświetli „OL”, „1” lub oznaczenie przerwy. Rzeczywiste diody, zwłaszcza Schottky’ego, mogą jednak wykazywać niewielki prąd wsteczny. Porównaj więc odczyt z dokumentacją elementu.
- Oceń oba wyniki łącznie. Niskie wskazanie w obu kierunkach może świadczyć o zwarciu, a przerwa w obu — o uszkodzeniu lub nieprawidłowo dobranych punktach pomiarowych. Uwzględnij jednak typ diody: niski spadek w kierunku przewodzenia nie oznacza automatycznie zwarcia.
- Jeśli wynik jest niejednoznaczny, ogranicz wpływ pozostałych elementów. Pomiar diody w obwodzie mogą zafałszować równoległe ścieżki i inne podzespoły. Wylutuj ją albo odłącz co najmniej jedną nóżkę, a potem powtórz pomiar.
- Na koniec porównaj odczyty z dokumentacją. Spadek napięcia zależy od konstrukcji diody, a elementy Schottky’ego zwykle przewodzą przy niższym napięciu niż klasyczne diody krzemowe. W przypadku diody podwójnej, np. ze wspólną katodą, sprawdź każde złącze osobno i upewnij się, że prawidłowo rozpoznano wyprowadzenia.
Najczęściej zadawane pytania (FAQ)
Czym dioda Schottky’ego różni się od klasycznej diody krzemowej p–n?Dioda Schottky’ego wykorzystuje złącze metal–półprzewodnik i przewodzi głównie dzięki nośnikom większościowym, dlatego przełącza się szybciej niż dioda p–n. Ma też zwykle niższy spadek napięcia — około 0,15–0,45 V zamiast 0,6–0,7 V — lecz może mieć większy prąd upływu i niższe dopuszczalne napięcie wsteczne.
Jak dobrać diodę do konkretnego układu?Najpierw określ jej funkcję, na przykład prostowanie, emisję światła lub stabilizację napięcia, a następnie sprawdź dopuszczalne napięcie wsteczne, prąd, spadek napięcia i szybkość przełączania. Uwzględnij także temperaturę, chłodzenie, obudowę oraz układ wyprowadzeń podany w nocie katalogowej.
Do czego służą diody Schottky’ego, LED i Zenera?Diody Schottky’ego stosuje się między innymi w zasilaczach impulsowych i przetwornicach, gdzie liczą się szybkie przełączanie i niskie straty. LED emituje światło i wymaga ograniczenia prądu, natomiast dioda Zenera stabilizuje lub ogranicza napięcie w kierunku zaporowym.
Jak sprawdzić diodę multimetrem?Po odłączeniu zasilania ustaw multimetr na test diody i zmierz element w obu kierunkach, najlepiej po odłączeniu co najmniej jednej nóżki od obwodu. Sprawna dioda zwykle przewodzi w jednym kierunku, a w drugim wskazuje przerwę; typowy spadek wynosi około 0,6–0,7 V dla diody krzemowej p–n i 0,15–0,45 V dla Schottky’ego.
Dlaczego przy wyborze diody Schottky’ego trzeba uwzględnić temperaturę?Prąd upływu diody Schottky’ego może wyraźnie wzrastać wraz z temperaturą, powodując dodatkowe straty i nagrzewanie. Dlatego oprócz spadku napięcia należy sprawdzić parametry z noty katalogowej dla przewidywanych warunków pracy oraz zapewnić odpowiednie chłodzenie.
