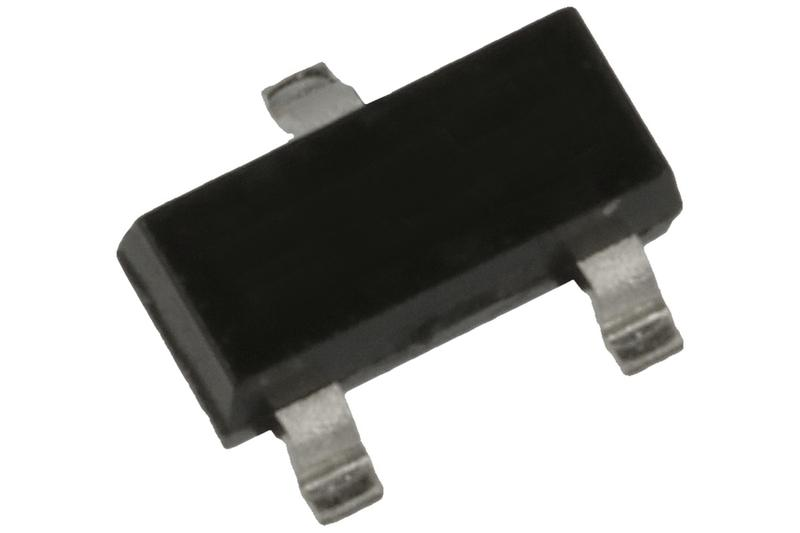

Tranzystor MOSFET, czyli Metal Oxide Semiconductor Field Effect Transistor, odgrywa istotną rolę w nowoczesnej elektronice. Działa w sposób odmienny od tradycyjnych tranzystorów bipolarnych, takich jak NPN czy PNP. W MOSFET-ach prąd między drenem (D) a źródłem (S) regulują pole elektrostatyczne i naładowanie bramki (G). Gdy przykładam odpowiednie napięcie do bramki, pole to odpycha dziury (nośniki ładunku) w półprzewodniku, co tworzy kanał przewodzący umożliwiający przepływ prądu.
Kiedy chodzi o parametry, które przyciągają elektroników do MOSFET-ów, ich rezystancja w stanie przewodzenia wynosi zazwyczaj kilka miliomów (mΩ). Nowoczesne tranzystory mogą osiągać rezystancję rDS(ON) poniżej 1 mΩ, co minimalizuje straty energii. Taki niski poziom strat odgrywa kluczową rolę w aplikacjach, które wymagają wysokiej efektywności, jak zasilacze impulsowe czy sterowniki silników. Dodatkowo, MOSFET-y potrafią pracować z napięciami od kilku do kilkudziesięciu woltów, co sprawia, że nadają się do różnych zastosowań elektronicznych.
Jak n-kanałowe tranzystory MOSFET zmieniają przyszłość elektroniki w codziennym życiu
Tranzystory MOSFET dzielimy na dwa główne typy: n-kanałowe i p-kanałowe. W przypadku n-kanałowego bramka ładowana dodatnio przyciąga elektrony, tworząc kanał przewodzący, natomiast w p-kanałowym bramka musi mieć ładunek ujemny. N-kanałowe MOSFET-y często cieszą się większą popularnością z powodu lepszej przewodności i szybszej reakcji. W obwodach obok tych tranzystorów zainstalowane są również transformatory i układy scalone, które w czasie pracy pochłaniają znaczne ilości mocy, dlatego niezawodność MOSFET-ów jest kluczowa dla działania całej elektroniki.
Testowanie MOSFET-ów również odgrywa ważną rolę. Prosty test omomierzem umożliwia weryfikację ich poprawności działania. Warto kontrolować, czy między bramką a drenem oraz bramką a źródłem nie występuje żaden prąd, co świadczy o dobrym stanie elementu. Technologie tranzystorów MOSFET rozwinęły się na tyle, że dziś spotykamy je w niemal każdych urządzeniach elektronicznych, od telewizorów po autonomiczne pojazdy.
Tranzystor: zasady działania i dobór odpowiedniego typu do Twojego układu
Wybór odpowiedniego tranzystora do układu elektronicznego wymaga znajomości zasad działania, rodzajów oraz ich właściwości. Kluczowe kroki, które pomogą w tym procesie, przedstawione zostały poniżej.
- Określenie roli tranzystora w układzie - Na początku zdefiniuj, czy tranzystor będzie wzmacniaczem, przełącznikiem, czy pełni inną rolę. To zrozumienie pomoże w dalszym doborze komponentów.
- Wybór typu tranzystora - Decyduj pomiędzy tranzystorami bipolarnymi (NPN, PNP) a MOSFET. Typy NPN i PNP sprawdzają się w wzmacniaczach, natomiast MOSFET-y charakteryzują się niską rezystancją włączoną, co czyni je idealnymi przełącznikami.
- Analiza parametrów elektrycznych - Zwróć uwagę na kluczowe wartości, takie jak napięcie kolektor-emiter dla tranzystorów bipolarnych oraz rezystancję otwartego kanału i napięcie progowe dla MOSFET. Upewnij się, że te parametry spełniają wymagania unikalnego układu.
- Sprawdzenie obudowy i wyprowadzeń - Znajomość oznaczeń na obudowie oraz dokumentacji pomoże w weryfikacji dostępu do wyprowadzeń, takich jak bramka, dren, źródło dla MOSFET-ów oraz kolektor, emiter, baza dla bipolarów.
- Symulacja układu - Przetestuj wybrany tranzystor w symulatorze układów elektronicznych. Taka analiza pozwoli dostrzegać ewentualne problemy oraz lepiej zrozumieć działanie tranzystora w konkretnych warunkach.

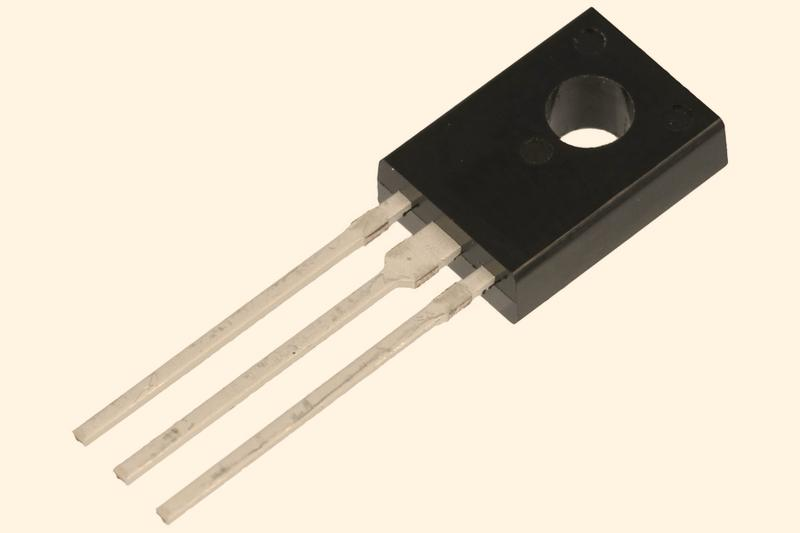

Rodzaje tranzystorów: jak wybrać odpowiedni do swojego projektu?
Wybierając tranzystor do projektu, warto zrozumieć dostępne rodzaje i ich dostosowanie do naszych potrzeb. Na przykład tranzystory bipolarne, NPN i PNP, działają dzięki przepływowi prądu w warstwie półprzewodnikowej, co czyni je doskonałymi wzmacniaczami. Z kolei tranzystory MOSFET (Metal Oxide Semiconductor Field Effect Transistor) charakteryzują się doskonałymi parametrami do sterowania większymi prądami, co sprawia, że nadają się idealnie do aplikacji wymagających precyzyjnej i szybkiej regulacji.
W 2026 roku rynek oferuje różnorodne modele tranzystorów o zróżnicowanych parametrach. Na przykład tranzystor MOSFET IRF540N ma maksymalne napięcie 100V i może przewodzić prąd do 33A. Tranzystory bipolarne, jak BC547, charakteryzują się prądami kolektora do 100mA, co idealnie sprawdza się w mniejszych projektach, takich jak wzmacniacze audio czy sterowanie diodami LED. Wybór tranzystora powinien opierać się na wymaganiach związanych z napięciem, prądem i rodzajem sygnału, który chcemy kontrolować.
Jak dobór idealnych tranzystorów może zrewolucjonizować Twój projekt elektroniczny?
Wybierając tranzystor, pamiętaj o jego zastosowaniu. Na przykład, tworząc układ sterujący silnikami, tranzystory MOSFET będą korzystniejsze z racji ich niskiego oporu przewodzenia (do 1mΩ) i zdolności do obsługi dużych prądów. W prostych układach analogowych, gdzie nie potrzebujemy dużych mocy, wystarczą tranzystory NPN. Warto zwrócić uwagę na napięcie progowe dla MOSFET, które wynosi zazwyczaj od 2 do 4V, oraz na rezystancję wyjściową, wpływającą na straty mocy. Jak już poruszamy się w tym temacie, poznaj wzór na napięcie elektryczne i jego obliczenia.
Dostępność dokumentacji konkretnego modelu tranzystora ma duże znaczenie. Jak już zgłębiasz ten temat, poznaj zasady budowy tranzystora i uniknij błędów w podłączeniu. Karty katalogowe zawierają nie tylko informacje o parametrach elektrycznych, ale także schematy połączeń, co ułatwia integrację w projekcie. Dodatkowe funkcje tranzystorów, takie jak zabezpieczenia przed przebiciem czy przegrzaniem, zwiększają stabilność i niezawodność całego układu. Odpowiedni wybór tranzystora rozwija nasze możliwości projektowe oraz wpływa na końcową efektywność i żywotność układu.
Ciekawostką jest, że w skomplikowanych projektach z zastosowaniem tranzystorów wielowarstwowych, takich jak układy RF (radiowo częstotliwościowe), mogą być wykorzystywane tranzystory o specyfikacji wysokiej mocy, które nie tylko wzmacniają sygnał, ale także minimalizują straty, co jest kluczowe w zastosowaniach komunikacyjnych.
Znaczenie domieszkowania w konstrukcji tranzystorów
Domieszkowanie półprzewodników kluczowo wpływa na właściwości tranzystorów. W przypadku krzemu, najpopularniejszego materiału półprzewodnikowego, dodajemy atomy innych pierwiastków, aby zmienić jego właściwości elektryczne. Na przykład, po dodaniu atomów fosforu otrzymujemy półprzewodnik typu n, który ma dużo swobodnych elektronów. Tranzystory MOSFET, wykorzystujące ten materiał, mogą przewodzić prąd znacznie skuteczniej. Ciekawostką jest, że silne domieszkowanie może zwiększyć przewodność nawet do stu razy w porównaniu do czystego krzemu!
Domieszkowanie akceptorowe, na przykład z użyciem boru, wprowadza "dziury" – miejsca, gdzie brakuje elektronów. Choć wydają się wadą, pełnią istotną rolę w tranzystorach typu p. Dziury uczestniczą w przewodnictwie prądu, co pozwala na efektywne zarządzanie jego przepływem w obwodach. Fascynujące jest, że poprzez odpowiednie domieszkowanie można tworzyć różne konfiguracje tranzystorów, co otwiera wielkie możliwości w projektowaniu układów elektronicznych.
Magia domieszkowania: Jak niewielkie zmiany kształtują potężne tranzystory
Tranzystory, dzięki domieszkowanemu materiałowi, działają jako wzmacniacze lub przełączniki prądu. Pod wpływem napięcia, jak w przypadku wzmacniacza sygnału, dostosowują swoją rezystancję, co pozwala małym sygnałom wpływać na znacznie większy prąd. Tutaj macie link do artykułu, w którym była mowa o podobnym zagadnieniu. Umożliwia to na przykład skuteczne kontrolowanie silników elektrycznych czy oświetlenia w nowoczesnych systemach automatyki domowej. Tranzystory MOSFET, obecne w niemal każdym urządzeniu elektronicznym, obsługują prądy rzędu kilkudziesięciu amperów, co czyni je wszechstronnymi elementami elektronicznymi.
Podsumowując, domieszkowanie półprzewodników to serce nowoczesnej elektroniki. Od tego procesu zależy, jak tranzystory działają w praktyce. Różnorodność jego możliwości, obejmująca wpływ na przewodnictwo oraz umożliwienie pracy w różnych trybach, sprawia, że zrozumienie i kontrola domieszkowania są niezbędne dla każdego, kto chce projektować zaawansowane układy elektroniczne. Domieszkowanie stanowi kluczowy i fundamentalny element w konstruowaniu wydajnych tranzystorów.
Ciekawostką jest, że dzięki różnym technikom domieszkowania można osiągnąć unikalne właściwości półprzewodników, na przykład zastosowanie domieszek metali szlachetnych, takich jak złoto czy srebro, może znacząco poprawić właściwości termiczne i elektryczne tranzystorów, co przyczynia się do ich wyższej efektywności i dłuższej żywotności.
Jak czytać karty katalogowe tranzystorów i ich zastosowania
W poniższej liście znajdziesz kluczowe informacje dotyczące czytania kart katalogowych tranzystorów oraz ich zastosowań. Uwzględnia ona istotne elementy, na które warto zwrócić uwagę, aby skuteczniej wykorzystać te informacje w praktyce.
- Typ tranzystora: Zidentyfikowanie rodzaju tranzystora, takiego jak NPN, PNP czy MOSFET, ma kluczowe znaczenie. Różne typy działają na innych zasadach i mają odmienne zastosowania. Na przykład, tranzystory NPN i PNP znajdują zastosowanie w aplikacjach analogowych, podczas gdy MOSFET idealnie sprawdzają się w aplikacjach cyfrowych oraz jako przełączniki.
- Symbole i oznaczenia: Umiejętność odczytu oznaczeń na obudowie tranzystora jest niezbędna. Zawiera ona symbole tranzystorów, informacje producenta oraz datę produkcji. Czasami warto skorzystać z powiększających narzędzi, aby dokładnie odczytać wszystkie znaki.
- Karta katalogowa: To kluczowy dokument, który dostarcza szczegółowych danych o tranzystorze. Zawiera parametry takie jak maksymalne napięcie, prąd oraz rezystancję otwartego kanału, które są niezbędne do oceny możliwości tranzystora w różnych zastosowaniach.
- Obudowa i układ wyprowadzeń: Zrozumienie wpływu obudowy tranzystora na jego montaż i działanie jest istotne. Standardowe obudowy, na przykład TO220, ułatwiają zastosowanie tranzystorów mocy w różnych układach. Informacje o wyprowadzeniach, takie jak dren, źródło i bramka, można znaleźć w karcie katalogowej, co jest niezbędne przy projektowaniu układów.
- Parametry elektryczne: Należy dokładnie przeanalizować takie parametry jak napięcie progowe (VGS(th)) oraz rezystancja kanału (RDS(ON)), ponieważ wpływają na wydajność tranzystora w praktycznych zastosowaniach. Napięcie progowe informuje, przy jakim napięciu tranzystor zaczyna przewodzić, a rezystancja kanału wpływa na straty mocy w układzie.
Źródła:
- https://elportal.pl/kursy/podstawy-elektronikik/2354-co-to-jest-tranzystor-mosfet-jak-dziala-jak-sprawdzac
- https://botland.com.pl/blog/tranzystor-npn-co-to-jest-i-jak-dziala/
- https://elektroweb.pl/pl/110-tranzystory
- https://botland.com.pl/blog/tranzystor-pnp-czym-jest-i-do-czego-sluzy/
Najczęściej zadawane pytania (FAQ)
Jak działa tranzystor MOSFET?Tranzystor MOSFET działa poprzez regulowanie przepływu prądu między drenem a źródłem za pomocą pola elektrostatycznego. Napięcie na bramce generuje pole, które tworzy kanał przewodzący w półprzewodniku, umożliwiając przepływ prądu.
Jakie są główne typy tranzystorów MOSFET?Tranzystory MOSFET dzielą się na dwa główne typy: n-kanałowe i p-kanałowe. N-kanałowe tranzystory są bardziej popularne ze względu na lepszą przewodność i szybszą reakcję.
Jak dobrać odpowiedni tranzystor do układu elektronicznego?Wybór odpowiedniego tranzystora powinien zależeć od jego roli w układzie, rodzaju sygnału oraz wymaganych parametrów elektrycznych, takich jak napięcie i prąd. Ważne jest także sprawdzenie obudowy i wyprowadzeń tranzystora.
Dlaczego domieszkowanie półprzewodników jest ważne w konstrukcji tranzystorów?Domieszkowanie wpływa na właściwości elektryczne półprzewodników, co pozwala na tworzenie tranzystorów o różnych typach przewodności. Na przykład, dodawanie atomów fosforu do krzemu tworzy półprzewodnik typu n, co zwiększa skuteczność przewodzenia prądu.
Jakie informacje zawiera karta katalogowa tranzystora?Karta katalogowa dostarcza szczegółowych danych o tranzystorze, takich jak maksymalne napięcie, prąd oraz rezystancja kanału. Zawiera także informacje o obudowie i układzie wyprowadzeń, co jest kluczowe przy projektowaniu układów elektronicznych.
