W typowym kablu trzyżyłowym każda żyła ma inny kolor izolacji, który pomaga rozpoznać jej funkcję. Najczęściej spotykam przewody brązowy, niebieski i żółto-zielony. Ich barwy ułatwiają prawidłowy montaż, późniejsze pomiary i serwisowanie instalacji, a przede wszystkim ograniczają ryzyko pomyłki.
Brązowa żyła zwykle pełni funkcję przewodu fazowego L i doprowadza zasilanie do odbiornika. W niektórych instalacjach rolę przewodu fazowego pełni także żyła czarna lub szara, jednak w typowym kablu trzyżyłowym często stosuje się brązową. Ponieważ przewód fazowy może znajdować się pod napięciem, nie dotykam go ani nie próbuję rozpoznawać „na oko”, gdy zasilanie jest włączone.
Niebieska żyła to przewód neutralny N. W prawidłowo wykonanym obwodzie zamyka drogę przepływu prądu, dzięki czemu urządzenie może działać. Z kolei żółto-zielona żyła pełni funkcję ochronną PE: łączy dostępne metalowe części urządzenia z układem ochronnym, a tym samym pomaga ograniczyć ryzyko porażenia w razie uszkodzenia izolacji. Tę barwę należy przeznaczać wyłącznie do ochrony — nie wolno używać jej jako oznaczenia przewodu fazowego ani neutralnego.
Kolory przewodów pomagają, lecz o bezpieczeństwie decyduje pomiar
Kolor sam w sobie nie potwierdza prawidłowego podłączenia. W starszej, przerabianej lub uszkodzonej instalacji oznaczenia mogą nie odpowiadać rzeczywistym połączeniom. Dlatego przed pracą wyłączam zasilanie i sprawdzam odpowiednim miernikiem, czy nie ma napięcia. Samo wyłączenie urządzenia nie wystarczy, ponieważ kabel może nadal pozostawać podłączony do czynnego obwodu. Jeśli mam wątpliwości, zlecam kontrolę elektrykowi.

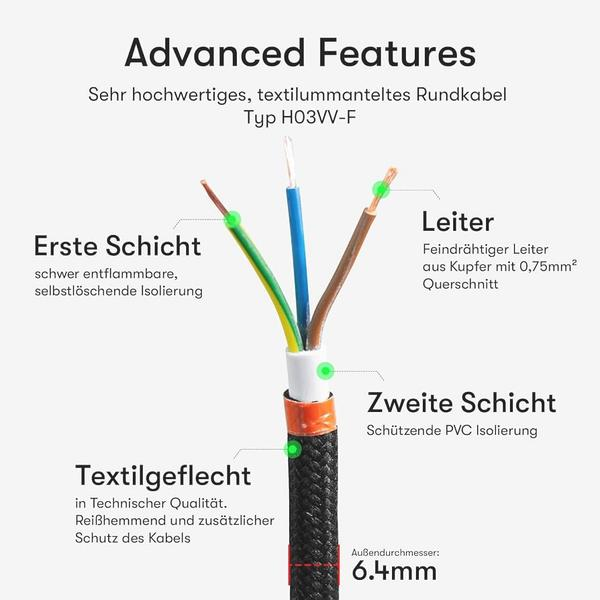

Układ L, N i PE w kablu trzyżyłowym często zasila urządzenia wymagające uziemienia, na przykład niektóre sprzęty domowe. Kable mogą mieć żyły elastyczne lub sztywne, a ich przekrój trzeba dobrać do obciążenia, sposobu ułożenia i zabezpieczenia obwodu. Nie można więc wybrać właściwego kabla wyłącznie na podstawie kolorów. Trzeba również sprawdzić oznaczenia na powłoce, w tym typ przewodu i przekrój żył podany w milimetrach kwadratowych.
Przecięta izolacja, zgnieciony lub nadpalony kabel oraz ślady zawilgocenia wymagają poważnego podejścia. Uszkodzony odcinek może się przegrzewać albo powodować zwarcie. Do wykonania połączenia dobieram elementy odpowiednie do rodzaju i przekroju żył oraz warunków pracy, takie jak właściwe złączki lub mufy. Zamiast skręcać żyły i owijać je samą taśmą izolacyjną, która nie zapewnia trwałego ani bezpiecznego połączenia, przy uszkodzeniu przewodu zasilającego rozważam jego wymianę. Skoro już tu jesteś, sprawdź, jaki przekrój kabla zapewni bezpieczne zasilanie 7 kW.
Podczas montażu podłączam każdą żyłę do właściwego zacisku: L do fazowego, N do neutralnego, a PE do ochronnego, oznaczonego symbolem uziemienia. Następnie upewniam się, że połączenie jest stabilne, zaizolowane i zabezpieczone przed naprężeniami, wilgocią oraz uszkodzeniami mechanicznymi odpowiednio do miejsca montażu. Dzięki temu kolory przewodów pozostają użyteczną wskazówką, ale nie zastępują pomiarów ani oceny bezpieczeństwa instalacji.

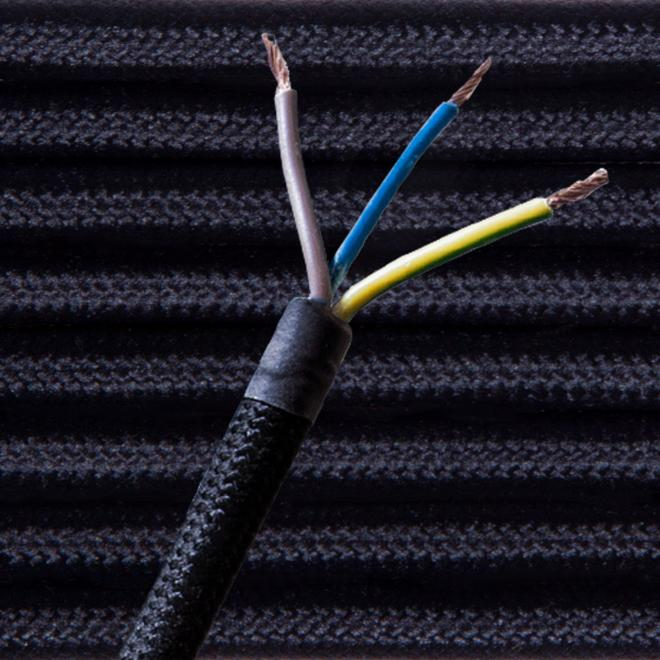

Bezpieczne podłączenie przewodu trójżyłowego do wtyczki
Wykonaj kolejne kroki, aby rozpoznać żyły, zamocować je we wtyczce i sprawdzić połączenie. Przed rozpoczęciem odłącz przewód od zasilania. Jeśli nie masz pewności co do oznaczeń lub stanu elementów, zleć podłączenie elektrykowi.
- Sprawdź przewód i wtyczkę. Najpierw upewnij się, że wtyczka pasuje do typu i przekroju przewodu oraz obciążenia urządzenia. Nie używaj przewodu z pękniętą izolacją ani uszkodzonej wtyczki.
- Rozpoznaj żyły. W typowym przewodzie europejskim brązowa lub czarna żyła oznacza fazę (L), niebieska — przewód neutralny (N), a żółto-zielona — ochronny (PE). Jeśli przewód jest stary lub nietypowy albo oznaczenia budzą wątpliwości, nie opieraj się wyłącznie na kolorach.
- Podłącz żyły do właściwych zacisków. Żółto-zieloną żyłę umieść wyłącznie w zacisku oznaczonym symbolem uziemienia lub PE, natomiast niebieską i brązową podłącz do zacisków N i L zgodnie z oznaczeniami wtyczki. Dokręć zaciski według instrukcji producenta. Żadna żyła ani pojedynczy drucik nie może wystawać poza zacisk.
- Zamocuj osłonę przewodu. Uchwyt odciążający powinien ściskać zewnętrzną powłokę kabla, a nie poszczególne żyły. Dzięki temu pociągnięcie za przewód nie obciąży zacisków.
- Sprawdź montaż przed użyciem. Na koniec upewnij się, że obudowa jest zamknięta, przewód nie został przycięty, a zaciski są stabilne. Jeśli masz wątpliwości, poproś elektryka o kontrolę. Nie sprawdzaj połączeń, dotykając elementów pod napięciem.
| Etap kontroli | Co sprawdzić | Wartości i szczegóły | Typowy błąd | Bezpieczne postępowanie |
|---|---|---|---|---|
| Identyfikacja zacisków | Oznaczenia na wtyczce: L, N i PE | L – przewód fazowy; N – neutralny; PE – ochronny. Oznaczenia należy odczytać z obudowy lub instrukcji konkretnej wtyczki. | Ustalanie funkcji zacisku wyłącznie na podstawie jego położenia. | Kierować się oznaczeniami producenta. Układ zacisków może różnić się między modelami wtyczek. |
| Rozpoznawanie żył | Kolory izolacji przewodów | Typowo: żółto-zielony – PE; niebieski – N; brązowy, czarny lub szary – L. | Uznanie koloru za wystarczające potwierdzenie funkcji żyły, szczególnie w starym lub przerabianym przewodzie. | Sprawdzić oznaczenia i stan przewodu; jeśli identyfikacja budzi wątpliwości, nie podłączać go samodzielnie. |
| Dobór wtyczki | Zgodność wtyczki z przewodem i urządzeniem | Sprawdzić dopuszczalne napięcie, prąd, przekrój żył, rodzaj przewodu oraz maksymalną średnicę kabla podaną przez producenta. | Dobór wtyczki tylko na podstawie kształtu lub ceny. | Nie przekraczać parametrów wtyczki ani przewodu. W razie braku czytelnych danych wybrać właściwy osprzęt lub skorzystać z pomocy elektryka. |
| Odłączenie zasilania | Brak napięcia przed rozpoczęciem pracy | Wtyczka kabla musi być odłączona od gniazda; przy pracach instalacyjnych obwód należy odłączyć i sprawdzić odpowiednim przyrządem. | Praca przy przewodzie pod napięciem albo założenie, że wyłączone urządzenie jest bezpieczne. | Nie rozpoczynać montażu, dopóki zasilanie nie jest odłączone. W przypadku instalacji stałej zlecić pracę osobie z odpowiednimi kwalifikacjami. |
| Przygotowanie żył | Długość odizolowania i stan miedzi | Długość odizolowania dobrać do zacisku i instrukcji wtyczki; po zamocowaniu nie powinna wystawać odsłonięta miedź poza zacisk. | Za długie odizolowanie, nacięcie żyły albo pozostawienie luźnych drucików linki. | Użyć ściągacza izolacji dobranego do przewodu. Uszkodzoną lub nadpaloną żyłę należy ocenić przed ponownym użyciem. |
| Podłączenie PE | Żółto-zielona żyła i zacisk ochronny | PE podłączyć wyłącznie do zacisku oznaczonego symbolem uziemienia lub PE. | Podłączenie PE do L albo N, pominięcie przewodu ochronnego lub niepewne zamocowanie. | Zapewnić pewny styk i zachować funkcję ochronną. Nie przerabiać wtyczki z uziemieniem na rozwiązanie bez przewodu ochronnego. |
| Podłączenie L i N | Żyły fazowa i neutralna | L podłączyć do zacisku L, a N do zacisku N, zgodnie z oznaczeniami producenta. | Zamiana zacisków, luźne śruby lub umieszczenie izolacji pod elementem dociskowym. | Każdą żyłę umieścić w przeznaczonym dla niej zacisku i dokręcić zgodnie z instrukcją wtyczki. |
| Przewód linkowy | Luźne druciki i zakończenie żyły | Wszystkie druciki powinny znaleźć się w zacisku; tulejkę stosować tylko wtedy, gdy zacisk i producent wtyczki na to pozwalają. | Przycięcie części drucików albo cynowanie końcówki zamiast właściwego zakończenia. | Użyć odpowiedniego narzędzia i akcesoriów dopasowanych do przekroju oraz rodzaju zacisku. |
| Odciążenie kabla | Zacisk lub obejma unieruchamiająca powłokę kabla | Odciążenie powinno obejmować zewnętrzną powłokę przewodu, a nie pojedyncze żyły. | Pominięcie obejmy albo zaciśnięcie jej na izolacji żył. | Zamocować powłokę tak, by pociągnięcie za kabel nie przenosiło siły na zaciski elektryczne. |
| Zamknięcie wtyczki | Obudowa, śruby i ułożenie przewodów | Obudowa powinna zamknąć się bez przytrzaśnięcia żył; wszystkie elementy mocujące powinny być na miejscu. | Ściśnięcie izolacji, pozostawienie przewodu poza obudową lub brak jednej ze śrub. | Przed dokręceniem sprawdzić ułożenie przewodów i swobodny montaż obudowy. Nie używać uszkodzonej wtyczki. |
| Kontrola wizualna | Izolacja, żyły i obudowa | Nie powinno być pęknięć, nadpaleń, wilgoci, odsłoniętej miedzi ani widocznych uszkodzeń mechanicznych. | Zignorowanie śladów przegrzania, korozji lub przecięcia izolacji. | Uszkodzony kabel albo wtyczkę wymienić lub przekazać do naprawy; nie maskować poważnych uszkodzeń taśmą. |
| Kontrola po montażu | Pewność mocowania i ciągłość ochrony | Sprawdzić, czy żyły nie wysuwają się z zacisków i czy przewód jest stabilnie zamocowany; pomiary wykonać odpowiednim przyrządem i zgodnie z wymaganiami dla danego urządzenia. | Sprawdzenie wyłącznie przez pociągnięcie za kabel lub natychmiastowe podłączenie do zasilania bez oględzin. | Najpierw wykonać kontrolę wzrokową i mechaniczną. Pomiary elektryczne zlecić osobie kompetentnej, jeśli wymagają specjalistycznego sprzętu. |
| Próba użytkowa | Nagrzewanie, zapach, iskrzenie i praca urządzenia | Przerwać użytkowanie przy nietypowym nagrzewaniu, trzaskach, iskrzeniu lub zapachu spalenizny. | Kontynuowanie pracy mimo objawów nieprawidłowego działania. | Odłączyć zasilanie i zlecić ponowną kontrolę. Nie dotykać odsłoniętych elementów ani nie naprawiać kabla pod napięciem. |
Jak rozpoznać zaciski we wtyczce przed podłączeniem
Zanim zajrzę do wtyczki, odłączam ją od gniazdka. Jeśli przewód podłączono na stałe, wyłączam właściwy obwód i sprawdzam odpowiednim miernikiem, czy nie ma napięcia — samo wyłączenie urządzenia nie wystarczy. Następnie oglądam obudowę i oznaczenia: L wskazuje zacisk fazowy, N — neutralny, a ⏚ — ochronny. W typowym przewodzie europejskim brązowa lub czarna żyła prowadzi do L, niebieska do N, a żółto-zielona do zacisku ochronnego.
Kolory traktuję jednak tylko jako wskazówkę, bo stary, naprawiany lub nietypowy przewód może mieć inne oznaczenia. Jeśli wtyczka nie ma opisów, sprawdzam schemat producenta i układ styków zamiast zgadywać na podstawie ich położenia. W wielu standardowych wtyczkach typu E bolec ochronny łączy się z żółto-zieloną żyłą, natomiast położenie L i N zależy od konstrukcji wtyczki. Sprawdzam też zacisk odciążający: powinien unieruchamiać zewnętrzną osłonę kabla, a nie ściskać pojedyncze żyły.
Luźne połączenie może skończyć się zwarciem lub pożarem
Przed podłączeniem sprawdzam, czy izolacja nie jest przecięta, nadpalona, zgnieciona ani zawilgocona oraz czy miedziane żyły nie skorodowały. Do przewodu elastycznego dobieram zaciski przeznaczone do linki. W razie potrzeby zabezpieczam końcówki odpowiednimi tulejkami i zaciskam je właściwym narzędziem. Nie skręcam żył naprędce ani nie polegam na samej taśmie izolacyjnej, ponieważ luźne połączenie może się nagrzewać, wywołać zwarcie lub doprowadzić do pożaru.
Po montażu upewniam się, że każda żyła pewnie tkwi w swoim zacisku, żaden drucik nie wystaje, a obudowa zamyka się bez przygniatania przewodów. Jeśli mam wątpliwości co do oznaczeń, układu zacisków lub stanu wtyczki, przerywam pracę i zlecam podłączenie elektrykowi. Zamiast naprawiać element nadpalony, zawilgocony albo uszkodzony w miejscu częstego zginania, bezpieczniej wymienić wtyczkę lub przewód.
Wskazówka: po montażu delikatnie pociągnij za zewnętrzną osłonę kabla — nie powinna wysuwać się z zacisku odciążającego. Dzięki temu szarpnięcie przewodu nie przeniesie naprężeń na zaciski żył.
Najczęstsze błędy przy montażu wtyczki i jak ich uniknąć
Najwięcej problemów przy montażu wtyczki powoduje pośpiech, dlatego wolę poświęcić kilka minut na kontrolę niż później szukać przyczyny awarii. Najpierw odłączam przewód od zasilania i sprawdzam, czy nie ma na nim napięcia — samo wyłączenie urządzenia nie zawsze wystarcza. Następnie oglądam kabel na całej długości. Jeśli jest nadpalony, pęknięty, zgnieciony lub zawilgocony, wymieniam go zamiast zakładać nową wtyczkę. Dotyczy to zwłaszcza uszkodzeń w miejscu częstego zginania.
Przed montażem sprawdzam kilka ważnych elementów:
- czy przewód jest odłączony od zasilania i nie ma na nim napięcia;
- czy kabel nie jest nadpalony, pęknięty, zgnieciony ani zawilgocony;
- czy żyły są prawidłowo przygotowane, nieuszkodzone i podłączone do właściwych zacisków;
- czy zacisk odciążający unieruchamia zewnętrzną powłokę kabla;
- czy obudowa wtyczki jest kompletna, a po złożeniu kabel trzyma się stabilnie.
Przygotowując żyły, dopasowuję długość odizolowania do konkretnej wtyczki. Zbyt długi odcinek może odsłonić przewodnik poza zaciskiem, a zbyt krótki sprawi, że śruba będzie dociskać izolację zamiast miedzi. Uważam, by nie nacinać ani nie łamać żył, a w przewodzie wielożyłowym nie zostawiam luźnych drucików, które mogłyby dotknąć sąsiedniego zacisku i spowodować zwarcie. Ponadto sprawdzam oznaczenia: przewód ochronny podłączam do zacisku uziemiającego, a pozostałe żyły — do właściwych styków, zgodnie z konstrukcją wtyczki.
Pominięty zacisk może poluzować połączenie i grozić zwarciem
Nie pomijam zacisku odciążającego, ponieważ powinien unieruchamiać zewnętrzną powłokę kabla, a nie pojedyncze żyły. Jeśli dokręcę go za słabo, szarpnięcie za przewód może przenieść siłę na styki i poluzować połączenie. Śruby dokręcam z wyczuciem: zbyt mocny docisk może uszkodzić żyłę, a zbyt słaby sprzyja nagrzewaniu. Zamiast prowizorek, takich jak skręcanie drucików i owijanie ich samą taśmą izolacyjną, stosuję elementy przeznaczone do danej wtyczki i przekroju przewodu.
Po złożeniu obudowy upewniam się, że kabel trzyma się stabilnie, żadna żyła nie wystaje, a izolacja nie została przyciśnięta w niewłaściwym miejscu. Wybieram wtyczkę odpowiednią do przewodu i jego zastosowania, a także sprawdzam, czy jej obudowa jest kompletna, bez pęknięć i szczelin. Jeśli mam wątpliwości co do oznaczeń, stanu kabla lub połączeń, nie podłączam wtyczki do sieci — oddaję ją do sprawdzenia elektrykowi. Ostrożność pomaga uniknąć zwarcia, porażenia i przegrzewania.
Kontrola bezpieczeństwa kabla po zakończeniu pracy
Po zakończeniu pracy sprawdzam kabel, zanim odłożę narzędzia i przywrócę zasilanie. Najpierw odłączam źródło prądu, a następnie potwierdzam brak napięcia odpowiednim miernikiem — samo wyłączenie urządzenia nie gwarantuje, że przewód jest bezpieczny. Potem oglądam całą jego długość, zwłaszcza wtyczkę, końcówki oraz miejsca narażone na zginanie, przygniecenie lub uderzenia.
Podczas kontroli szukam pęknięć i przecięć izolacji, przetarć, zgnieceń, śladów nadpalenia, korozji oraz wilgoci. Sprawdzam również, czy żyły nie są odsłonięte, poluzowane ani uszkodzone na dłuższym odcinku. Jeśli ktoś naprawiał przewód, oceniam, czy złączki, tulejki, mufa i koszulka termokurczliwa pasują do rodzaju kabla i przekroju żył, a zabezpieczenie nie ma szczelin. Samo skręcenie żył i owinięcie ich taśmą nie wystarczy.
Uszkodzona osłona może zwiastować zwarcie lub porażenie
Po oględzinach mierzę ciągłość przewodu i sprawdzam poprawność połączeń, zanim ponownie podłączę urządzenie. W przypadku kabli używanych na zewnątrz, w wilgotnych pomieszczeniach lub w miejscach narażonych na pył i drgania dokładniej kontroluję osłonę oraz szczelność mufy. Jeśli zauważę przegrzanie, zawilgocenie, korozję albo uszkodzenie przy wtyczce czy urządzeniu, przerywam użytkowanie. Taki przewód trzeba wymienić lub przekazać elektrykowi do oceny.
Na koniec układam kabel bez ciasnych zagięć i upewniam się, że nie przygniecie go mebel, drzwi ani element maszyny. Zapisuję też powtarzające się uszkodzenia, ponieważ mogą wskazywać na problem z trasą przewodu lub częstym zginaniem. Dzięki tej krótkiej kontroli mogę wykryć usterkę, zanim doprowadzi do zwarcia, przegrzania albo porażenia prądem.
Źródła:
- https://www.elhumet.pl/jak-polaczyc-przeciety-kabel-elektryczny-bezpieczne-rozwiazania/24-1518
FAQ - Najczęstsze pytania
Co oznaczają kolory żył w typowym kablu trzyżyłowym?Brązowa żyła zwykle pełni funkcję fazową L, niebieska jest neutralna N, a żółto-zielona ochronna PE. Kolory są wskazówką, ale w starym lub przerabianym przewodzie nie potwierdzają samodzielnie funkcji żył.
Jak przygotować się do podłączenia kabla do wtyczki?Odłącz kabel od zasilania i sprawdź, czy jest odpowiedni do wtyczki oraz urządzenia pod względem typu, przekroju i obciążenia. Nie używaj przewodu ani wtyczki z pęknięciami, nadpaleniami, wilgocią lub innymi uszkodzeniami.
Do których zacisków podłączyć żyły kabla?Brązową żyłę podłącz do zacisku L, niebieską do N, a żółto-zieloną wyłącznie do zacisku ochronnego oznaczonego PE lub symbolem uziemienia. Kieruj się oznaczeniami na wtyczce albo instrukcją producenta, a nie samym położeniem zacisków.
Jak prawidłowo zamocować kabel we wtyczce?Zacisk odciążający powinien obejmować zewnętrzną powłokę kabla, aby szarpnięcie nie obciążało zacisków żył. Upewnij się też, że żadna żyła ani luźny drucik nie wystaje poza zacisk, a obudowa nie przygniata przewodów.
Co zrobić, jeśli nie mam pewności co do przewodu lub połączeń?Nie podłączaj wtyczki do sieci, jeśli oznaczenia są niejasne, przewód jest uszkodzony albo nie potrafisz potwierdzić poprawności montażu. Zleć sprawdzenie elektrykowi; nie naprawiaj kabla przez samo skręcenie żył i owinięcie ich taśmą izolacyjną.
